圖解數據中心樓宇部分綜合布線設計要點

來源: 網線廠家更新時間:2016-06-02 10:50:05 點擊次數:

綜合布線系統各部分設計要點
1、工作區：
　　一個獨立的需要設置終端設備（TE）的區域宜劃分為一個工作區。工作區應包括配線子系統的信息插座模塊（TO）延伸到終端設備處的連接纜線（工作區設備纜線）及適配器。信息插座模塊（TO）雖然安裝在工作區，但它不屬於工作區的範疇。適配器是指安裝在終端設備之外的各種功能的設施，如阻抗變換、通信協議的轉換、光/電轉換、器件種類轉換等硬體。如果終端設備本身帶有轉換功能的模塊，那就不屬於工作區應該考慮的內容。
　　一個工作區的服務面積對於一般的辦公樓可按5～10m？估算，或按建築物不同的應用場合及功能需求調整，面積的大小。按照GB50311中的規定，工作區面積大小的確定見表1.2.2-1內容。

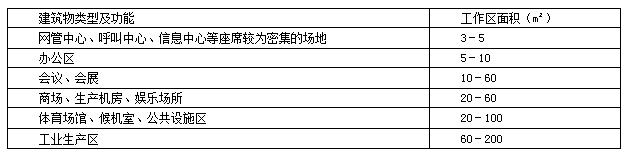

表1.2.1.-1工作區面積劃分表

　　註：1、對於應用場合，如終端設備的安裝位置和數量無法確定時，或使用場地為大客戶租用並考慮自設置計算機網絡時，工作區的面積可按區域（租用場地）面積確定。
　　2、對於IDC機房（為數據通信託管業務機房或數據中心機房）可按生產機房每個機架的設置區域考慮工作區面積。對於此類項目，涉及到數據通信設備安裝工程設計，應單獨考慮實施方案。
　　每個工作區至少設置2個信息插座，每一個信息插座均應支持電話機、計算機、數據終端、等終端設備的設置和安裝。

　　2、配線子系統
　　配線子系統應由工作區內的信息插座模塊、信息插座模塊至電信間配線設備（FD）的配線對絞電纜和光纜、電信間的配線設備及設備纜線和跳線等組成。在水平纜線的路由中可以設置一個集合點（CP），這是一個任選的配線設施，不能夠存在跳線的連接場。因此，不具備管理配線的功能，主要起到區域配線的纜線匯集的作用。這一部分是布線工程的重點內容。
　　（1）在配線子系統中，應採用4對對絞電纜，在需要時也可採用光纜。水平纜線應在電信間（FD）以交叉或互聯的方進行連接。對設備間BD、CD和進線間CD處的連接方式同樣適用。

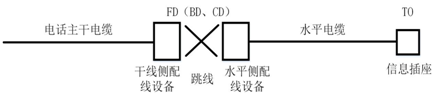

　　· 電話配線的連接方式如下圖1.2.2-1所示。在FD（BD.CD）處可以通過電話跳線進行管理。這種連接方式，將來如信息插座處的終端設備由語音改變為數據業務時，水平側配線設備、水平對絞電纜、信息插座模塊不需要更換，只是對跳線和幹線側配線模塊進行重新配置，以符合乙太網交換機的連接方式即可。這種連接方式具有很大的靈活性。需要說明的是在電話業務中，FD幹線側的配線模塊一般選用連接大對數對絞電纜的110型配線模塊。　　當然，也有的工程設計中，FD對電話系統不設置水平側或主幹側的配線模塊，而是通過一側的配線模塊直接對水平對絞電纜和主幹對絞電纜實現對接，也即省去了跳線，對FD不進行管理。這樣的做法，雖然節省了模塊投資，但不利於業務終端設備的變化（如使用IP電話取代了原有的模擬或數字電話機）。

圖1.2.2-1電話交換系統中對絞電纜與配線設備間連接方式

　　· 計算機網絡設備（乙太網交換機）與配線設備的交叉連接方式如下圖圖1.2.2-2所示。在FD（BD.CD）處可以通過數據跳線（電或光）進行交叉管理。這種連接方式，對水平側配線設備和幹線側配線設備都進行管理，這種連接方式具有很大的靈活性和兼容性，在工程應用中推薦採用交叉的連接方式。

圖1.2.2-2交叉連接方式（經跳線連接）

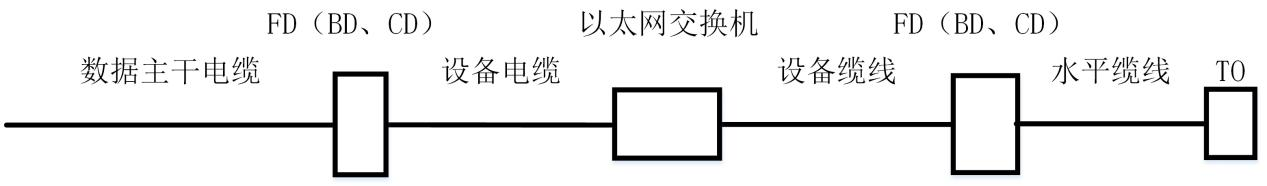

　　· 計算機網絡設備（乙太網交換機）與配線設備互聯的連接方式如下圖圖1.2.2-3所示。在FD（BD.CD）處不具備交叉管理的功能。這種連接方式，使用設備纜線取代了跳線，是一種互連的方式。這種連接方式對較大容量的配線系統不易管理，但可以節省配線架的數量近50%。

圖1.2.2-3互聯方式（經設備纜線連接）

　　對以上的連接方式，FD、BD、CD均採用RJ45型的配線模塊。

　　（2）配線子系統永久鏈路的水平對絞電纜或光纜長度不應超過90m，信道的長度不大於100m。這一條規定，大家都已經非常熟悉。在能保證鏈路性能時，水平纜線距離可適當加長，但只是在工程的應用中解決個別信息點水平對絞電纜超長的問題，也即使用高等級的布線產品去支持低等級的鏈路或信道的應用，但不能夠作為設計的指導思想。在水平配線設備交叉連接的跳線應選用綜合布線專用的插接軟跳線，在電話應用時也可選用雙芯跳線或3類1對對絞電纜。
　　配線子系統在配置時，水平纜線主要為對絞電纜。在器件選用時應保持信息插座、水平纜線、配線模塊、跳線、設備纜線等級的一致性，以保證整個鏈路或信道的傳輸特性。

　　3、幹線子系統：幹線子系統應由設備間至電信間的幹線對絞電纜和光纜，安裝在設備間的建築物配線設備（BD）及設備纜線和跳線組成。主幹纜線主要為光纜。

　　4、建築群子系統：建築群子系統應由連接多個建築物之間的主幹對絞電纜和光纜、建築群配線設備（CD）及設備纜線和跳線組成。同樣，主幹纜線主要為光纜。

　　5、設備間：設備間是在每幢建築物的適當地點進行網絡管理和信息交換的場地。綜合布線系統設備間主要安裝建築物配線設備、建築群配線設備、乙太網交換機。電話交換機、計算機網絡設備及入口設施也可安裝在設備間。
　　設備間是在每一幢大樓的適當地點設置電信設備和計算機網絡設備，以及建築物配線設備，進行網絡管理的場所。對於綜合布線工程設計，設備間主要安裝建築物配線設備(BD)，電話、計算機等各種主機設備及引入設備可合裝在一起。
　　設備間內的所有總配線設備應用色標區別各類用途的配線區。
　　設備間位置及大小應根據設備的數量、規模、最佳網絡中心等因素，綜合考慮確定。

　　6、進線間：進線間是建築物外部通信和信息管線的入口部位，並可作為入口設施的安裝場地。

　　7、管理：管理應對工作區、電信間、設備間、進線間、布線路徑環境中的配線設備、纜線、信息插座模塊等設施按一定的模式進行標識、記錄和管理。
