如果平常喜歡東西亂丟亂放，那麼你管理的機房裡會是一番什麼景象呢?

　　下面是由網線廠家愛訊通為大家總結的機房網絡布線的經驗：

　　總體：

　　1.機房裝修與機房布線儘量找同一間公司，不然很多方面都很難協調與統一,比如說機房的保潔衛生、機房的設計裝修等，一條龍服務有利於布線。

　　2.找機房裝修公司要找真正具有機房裝修經驗的公司，可以去實際看看他們的項目現場了解他們的技術水平及實力，市面上聲稱自己裝修過IDC機房的公司太多。

　　3.在裝修機房前，最好請諮詢師來看現場，讓他們提出方案，先看看他們的設計師對機房的設計做為參考，然後再根據我們的內部需求進行修改，定下方案。

　　4.弱電強電要分開。

　　5.機房跟進人員最好安排兩位，一起跟進並可以根據加班情況輪值，出現問題時也可以根據情況進行協調。

　　6.訂購設備型號時，最好先看過樣品，以防有偏差。

　　7.如何有效的在前期做好保潔衛生工作，是個問題，暫無想法。

　　設計細節：

　　1.網絡布線櫃最好買專門的網絡櫃，網絡櫃的設計主要有2個方案：a、一個網絡櫃中，一個配線架配一個交換機，1對一對架設上去。b、配線架獨立一個網絡櫃，交換機獨立一個網絡櫃，通過跳線跳通。以上2種方案利於布線。

　　2.機房的防靜電地板質量要選好，承載能力要強，最少能承受700公斤的重量

　　3.天花做好防塵，做好氣體消防，牆壁做好防溼，塗料質量要好，地板做好承重，做鋼架方式，地面做好防靜電，做好防雷。建築防雷與機房機器防雷是不同的(要求不同)。

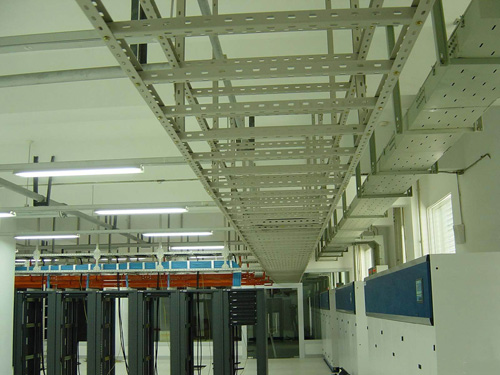

　　4.網線走線有2種方式：a.走地板，那麼走線槽高度要夠，最少要求高度：30～40公分，為布線做好準備。b.走機柜上空，做好走線架。

　　兩種方式，各自決定了配線架的位置，空調的位置，防塵的方式，散熱的方式個人建議採用空調下，避免空調滴水問題。

　　5.網線走線幾種方式，考慮到以後的維護的可能性及可行性，不建議按業務網分開，建議按機櫃分開，一個機櫃一束網線，做好數字排序，按照數字排序在網絡櫃端進行在配線架上的分配。即，一個機櫃一大捆。一捆一捆走線。

　　6.網線走線槽/架的設計，走線槽要夠寬高大，轉彎位置不能為直角，需為彎角轉彎，網線走位儘量避免交叉，但出現交叉是必然的，設計線槽時要考慮線的走位，伺服器機櫃線槽與網絡櫃機櫃線槽設計上必然不同，因為要匯總。

　　7.機櫃下方的三插插座及防水插座等，應設置在所在伺服器機櫃的前方一格(線少的可以在本格，不建議)，網絡機櫃的必須在前方一格。機櫃下的開孔處，必須考慮承重，開孔位置在該承重板的前方位置，便於抽線。

　　8.各個方位要多設置三叉插座，有備無患。

　　9.多個網絡櫃時，必須設置一個專門的配線架進行網絡櫃之間的互聯，可以為以後的網絡設置及維護提供必要的支持。

　　10.網絡櫃的配線架裝置與伺服器櫃配線架裝置是不同的，網絡櫃配線架在前，伺服器機櫃配線架在後，據此，網線的長度不同。

　　11.機房牆壁防溼防塵要做好，不然就會一塊一塊的黃。
