網線水晶頭接法圖解一看就會！

來源: 更新時間:2017-08-29 10:36:05 點擊次數:

[導讀]想要組建一個區域網，牽網線進家是一個必不可少的過程，而且在使用時網線水晶頭也有可能被損壞。那麼，你知道網線水晶頭怎麼接嗎？下面為大家介紹網線水晶頭的接法圖解，看過就很容易學會哦~一...

　　想要組建一個區域網，牽網線進家是一個必不可少的過程，而且在使用時網線水晶頭也有可能被損壞。那麼，你知道網線水晶頭怎麼接嗎？下面為大家介紹網線水晶頭的接法圖解，看過就很容易學會哦~

　　一般來說，網線水晶頭接法主要有兩種，一種是平行線接法，另一種是交叉線接法。下面具體來講解下這兩種接法的詳細步驟。

　　必備工具：壓線鉗，水晶頭，網線，網線測試儀

網線水晶頭接法圖解一看就會！

　　一、平行線接法

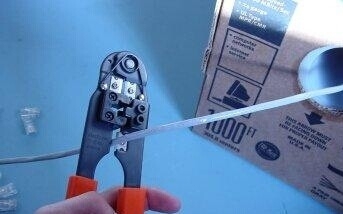

　　1、用雙絞線網線鉗把五類雙絞線的一端剪齊(最好先剪一段符合布線長度要求的網線)，然後把剪齊的一端插入到網線鉗用於剝線的缺口中。注意網線不能彎，直插進去，直到頂住網線鉗後面的擋位，稍微握緊壓線鉗慢慢旋轉一圈。

網線水晶頭接法圖解一看就會！2

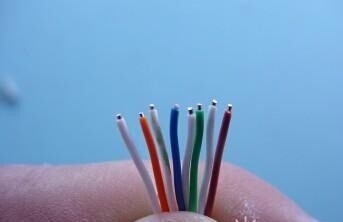

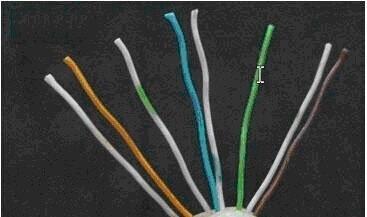

　　2、剝除外包皮即可見到雙絞線的 4 對 8 條芯線，並且可以看到每對的顏色都不同。先把 4 對芯線一字並排排列，然後再把每對芯線分開，並按從左到右：白橙、橙、白綠、藍、白藍、綠、白棕、棕的順序排列(這種排列稱為 568B 排序)。然後用網線鉗垂直於芯線排列方向剪齊。

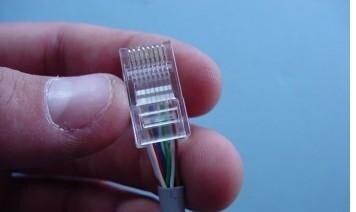

　　3、左手水平握住水晶頭，然後把剪齊、並列排列的 8 條芯線對準水晶頭開口並排插入水晶頭中，注意一定要使各條芯線都插到水晶頭的底部，不能彎曲。

　　4、確認所有芯線都插到水晶頭底部後，即可將插入網線的水晶頭直接放入網線鉗壓線缺口中。水晶頭放好後即可壓下網線鉗手柄，一定要使勁，使水晶頭的插針都能插入到網線芯線之中，與之接觸良好。

網線水晶頭接法圖解一看就會！3

　　二、交叉線接法

　　交叉線主要適用於 ADSL MODEM 和集線器 HUB 的連接，以及兩臺計算機直接通過 網卡相互連接。有些朋友想將家裡的兩臺 PC 連接起來組成一個小區域網，還有 ADSL MODEM 和 HUB 的連接，都屬於這一情況。

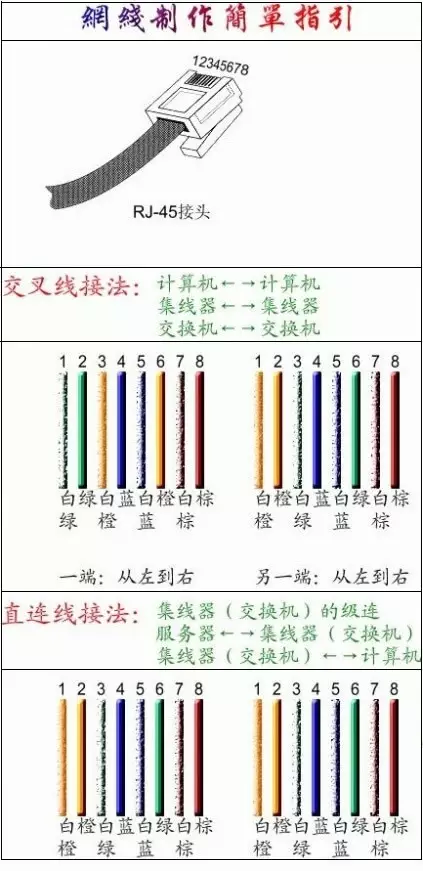

　　交叉線接法和直通線接法的基本步驟是一樣的，不同的就是芯線的排列規則了，並且兩個頭的排列規則也不一樣。主要有兩種排序：568A標準和568B標準(綠橙換位)。即：

　　568A 標準：白綠，綠，白橙，藍，白藍，橙，白棕，棕

　　568B 標準：白橙，橙，白綠，藍，白藍，綠，白棕，棕

　　交叉線接法即一端是568A標準，另一端是568B標準。做水晶頭時，使水晶頭的彈片朝外，入線口朝下，從左到右，遵循上面的線序，充分插入線(以在水晶頭的頂部看到雙絞線的銅心為標準)，然後用壓線鉗夾緊就成功了。

　　測試是否接好：兩端都做好水晶頭後可以用網線測試儀進行測試，如果測試儀上 8 個指示燈都依次為綠色閃過，證明網線製作成功。如果出現任何一個燈為紅燈或黃燈，都證明存在斷路或都接觸不良現象。

　　是不是已經學會了呢?網線水晶頭接法並不是什麼非常複雜的事情，只要按照小編跟大家說的步驟來進行，即便你是菜鳥中的菜鳥，搞定這個也不是什麼難事，下次要是家裡的網線水晶頭出問題，需要重新接線的相信大家就不用求人啦!
更多網絡相關知識，敬請關注網線廠家愛訊通官網：http://www.aixton.cn.
