超五類六類網絡模塊怎麼接？愛訊通教您一招搞定

來源: 網線廠家更新時間:2014-11-28 18:11:18 點擊次數:

家裝工程的網絡布線其實和電線布線的施工方式法有些相同，但網絡線是一個信息點一根網線，中間不允許續接，一線走到底。這個一般不難，難的是如何安裝網線起始點和終點的接口模塊。

起始點是位於家庭信息接入箱中的“網絡模塊條”的安裝，終點是RJ45信息模塊的安裝。下面分別講述：

這裡指的是RJ45信息模塊，滿足T-568A超五類傳輸標準，符合T568A和T568B線序，適用於設備間與工作區的通訊插座連接。信息模塊的端接方式的主要區別在下述的T568A模塊和T568B模塊的內部固定聯線方式。兩種端接方式所對應的接線順序如下表所示：

引腳號	1	2	3	4	5	6	7	8
T586A模式	白綠	綠	白橙	藍	白藍	橙	白棕	棕
T586B模式	白橙	橙	白綠	藍	白藍	綠	白棕	棕

需打線型RJ45信息模塊安裝
RJ45信息模塊前面插孔內有8芯線針觸點分別對應著雙絞線的八根線；後部兩邊分列各四個打線柱，外殼為聚碳酸酯材料，打線柱內嵌有連接各線針的金屬夾子；有通用線序色標清晰注於模塊兩側面上，分兩排。A排表示T586A線序模式，B排表示T586B線序模式。這是最普通的需打線工具打線的RJ45信息模塊。
具體的製作步驟如下：
第1步：將雙絞線從暗盒裡抽出，預留40釐米的線頭，剪去多餘的線。用剝線工具或壓線鉗的刀具在離線頭10釐米長左右將雙絞線的外包皮剝去。

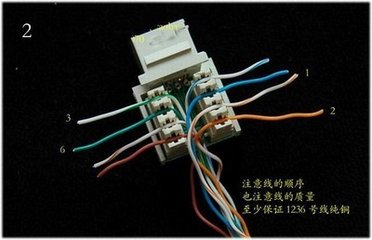

第2步：把剝開的雙絞線線芯按線對分開，但先不要拆開各線對，只有在將相應線對預先壓入打線柱時才拆開。按照信息模塊上所指示的色標選擇我們偏好的線序模式（註：在一個布線系統中最好只統一採用一種線序模式，否則接亂了，網絡不通則很難查），將剝皮處與模塊後端面平行，兩手稍旋開絞線對，稍用力將導線壓入相應的線槽內，如圖所示。

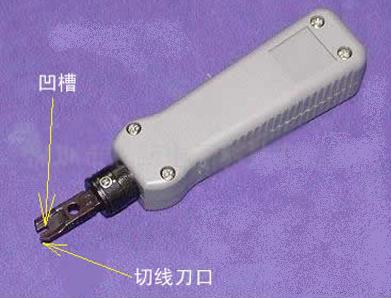

第3步：全部線對都壓入各槽位後，就可用110打線工具（下圖）將一根根線芯進一步壓入線槽中。

110打線工具的使用方法是：切割餘線的刀口永遠是朝向模塊的處側，打線工具與模塊垂直插入槽位，垂直用力衝擊，聽到“卡嗒”一聲，說明工具的凹槽已經將線芯壓到位，已經嵌入金屬夾子裡，金屬夾子並已經切入結緣皮咬合銅線芯形成通路。這裡千萬注意以下兩點：刀口向外——若忘記變成向內，壓入的同時也切斷了本來應該連接的銅線；垂直插入——打斜了的話，將使金屬夾子的口撐開，再也沒有咬合的能力，並且打線柱也會歪掉，難以修復，這個模塊可就報廢了。若新買的好刀具在衝擊的同時，應能切掉多條的線芯，若不行，多衝擊幾次，並可以用手擰掉。

第4步：將信息模塊的塑料防塵片扣在打線柱上，並將打好線的模塊扣入信息面板上。
