圖解數據中心樓宇部分（非機房部分建築物）綜合布線架構

來源: 網線廠家更新時間:2016-06-01 10:38:08 點擊次數:

綜合布線系統應是開放式星型拓撲結構，應能支持電話、數據、圖像、多媒體等通信業務需要。當然，隨著建築智能化弱電系統朝數位化、網絡化、寬帶化的發展，綜合布線系統的應用面會不斷地得到拓展。從國際標準對布線系統的應用技術層面，主要體現在辦公樓宇、住宅建築、工業環境、數據中心、系統運維管理幾個方面。
　　一、布線架構圖

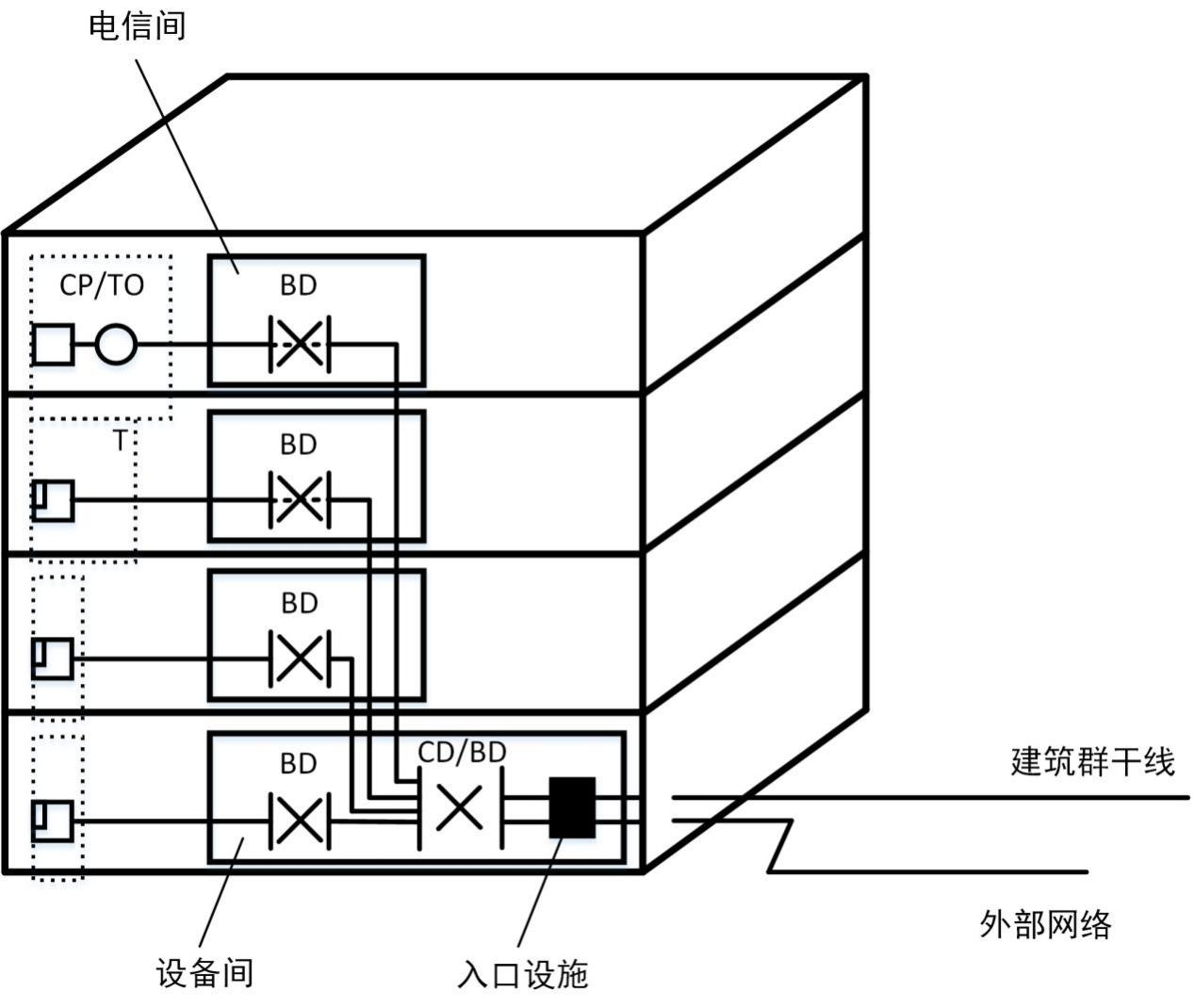

1.2.1-1綜合布線配線設備典型設置

　　從圖1.2.1-1中我們可以了解，對一棟樓宇來說，不管是作為辦公使用，還是幾個樓層或整棟建築物作為數據中心的機房，甚至一個園區的多棟建築都為數據中心，綜合布線系統均為為星形的網絡拓撲結構，基本與網絡設備的設置架構相適應，由接入、匯聚、骨幹3級組成。工作區、電信間（樓層）、設備間（樓宇的底層或中間層）分別安裝信息插座和配線模塊，入口設施則可以安裝在設備間或進線間（樓宇的地下一層）。在入口設施安裝的場地更多的要考慮多家電信業務經營者（至少3家）光纜的引入和配線模塊的安裝。
　　進線間是建築物外部通信和信息管線的入口部位，設置情況比較複雜。進線間主要作為多家電信業務經營者和建築物布線系統安裝入口設施共同使用的空間，並滿足室外電、光纜引入樓內成端與分支及光纜的盤長空間的需要。由於光纜至大樓（FTTB）、至用戶（FTTH）、至桌面（FTTO）的應用會使得光纖的容量日益增多，進線間就顯得尤為重要。同時，進線間的環境條件應符合入口設施的安裝工藝要求。在建築物不具備設置單獨進線間或引入建築內的電、光纜數量容量較小時，也可以在纜線引入建築物內的部位採用挖地溝或使用較小的空間完成纜線的成端與盤長，入口設施（配線設備）則可安裝在設備間，但多家電信業務經營者的入口設施（配線設備）宜設置單獨的場地，以便功能分區。
　　建築物內如果包括數據中心時，需要設置獨立使用的進線間。
　　（1）綜合布線系統基本構成圖

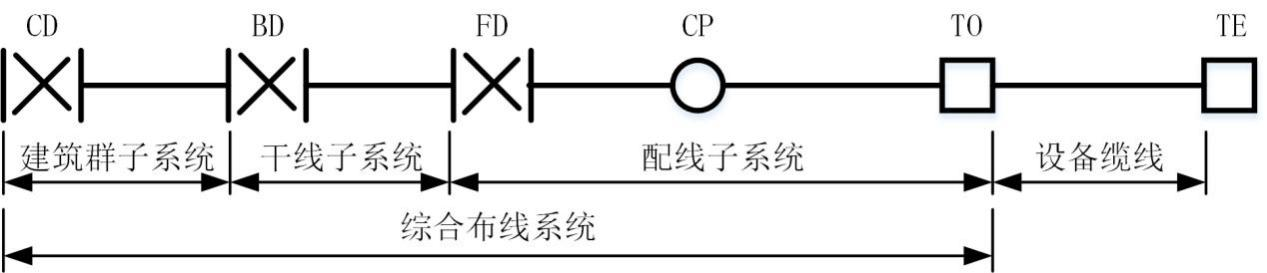

1.2.1-2綜合布線系統基本構成

　　圖1.2.1-2中，綜合布線系統應採用開放式星型拓撲結構，該結構下的每個子系統都是相對獨立的單元，對每個單元系統改動都不影響其他配線子系統。只要改變節點連接就可使網絡在星型、總線、環形等各種類型的網絡拓撲間進行轉換。
　　在上圖中，配線子系統纜線的路由中可以設置集合點（CP），也可不設置集合點。
　　（2）綜合布線子系統之間構成

（a）

（b）

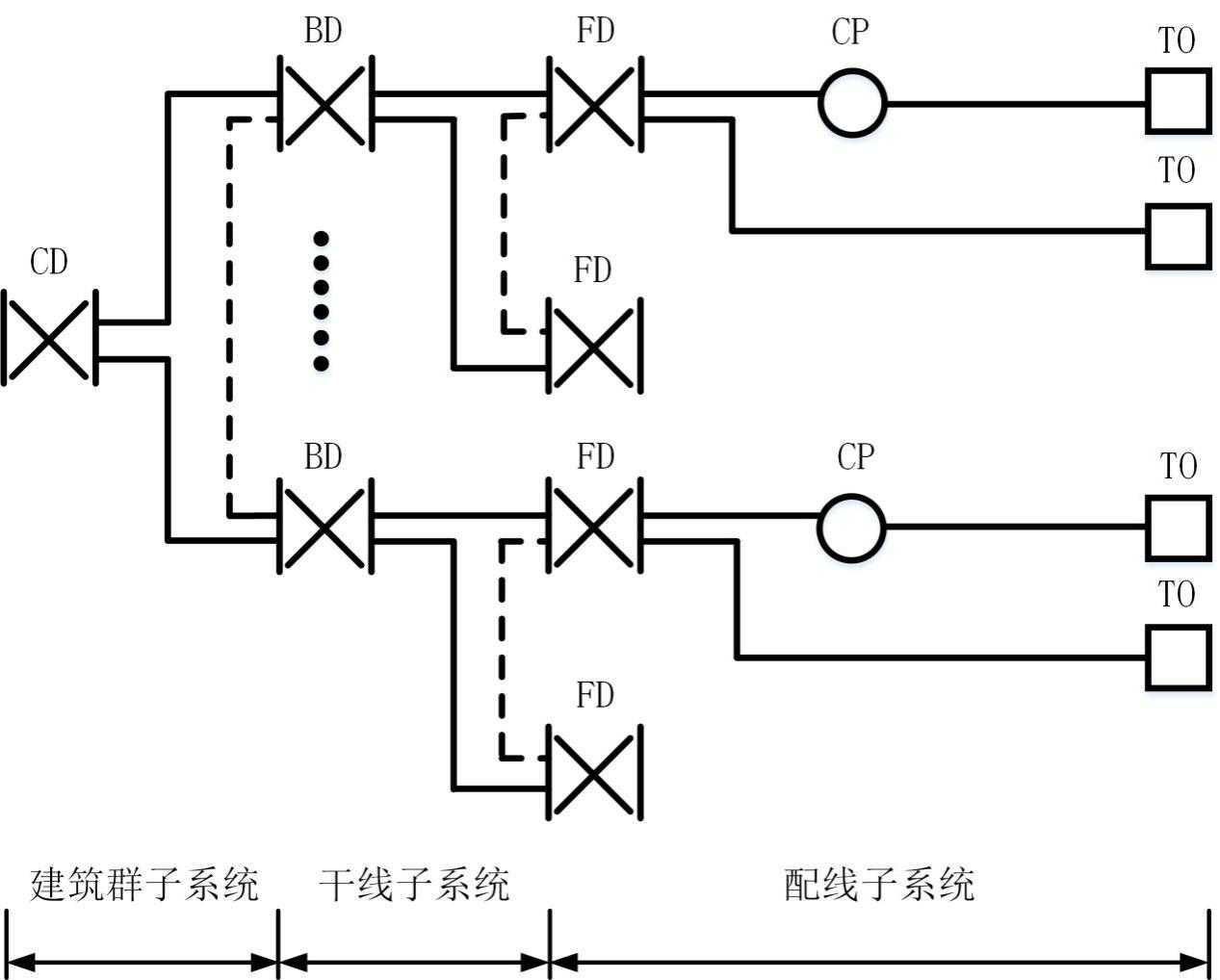

圖1.2.1-3綜合布線子系統構成

　　綜合布線配線設備的典型設置與功能組合見圖1.2.1-3（a）、（b）所示。圖中，實線部分體現了一個建築群布線系統3級配線網絡的構成。第1級（配線子系統），由信息插座通過水平纜線連至樓層的配線設備FD；第2級（幹線子系統），由樓層的配線設備FD通過主幹纜線連至樓宇設備間的配線設備BD；第3級（建築群子系統），由各樓宇設備間的BD的配線設備通過主幹纜線連至建築群中，某一棟樓宇設備間安裝的配線設備CD。
　　當由多個建築物構成的配線系統時，為了使布線系統安全與正常工作，需要對布線路由有冗餘的設計。虛線則表示同一級建築物配線設備（BD）與建築物配線設備（BD）之間，樓層配線設備（FD）與樓層配線設備（FD）之間可以設置備份的主幹纜線路由。尤其是建築物的樓層平面面積較大時，會設置多個電信間以安裝FD設備，如果在FD與FD之間設置了直達的路由，有利於同級線路的調度和路由的備份。
　　建築物樓層配線設備（FD）可以經過主幹纜線直接連至建築群配線設備（CD），信息插座（TO）也可以經過水平纜線直接連至建築物配線設備（BD）。在這樣的路由設置中，因為對絞電纜鏈路受到90m長度的限制，所以纜線跳過一級實現互聯，更多的適用於光纜布線系統，為實現光纖到桌面提供了可行的方案。
　　布線系統各子系統之間則通過纜線建立冗餘的可靠的直達路由，直達路由可以更快地輸送信息流，備份的路由可以使得網絡實現物理上的安全，保障通信的暢通。
　　（3）綜合布線系統入口設施
　　對設置了設備間的建築物，設備間所在樓層配線設備（FD）可以和設備間中的建築物配線設備/建築群配線設備（BD/CD）及入口設施安裝在同一場地。具體見圖1.2.1-4所示。

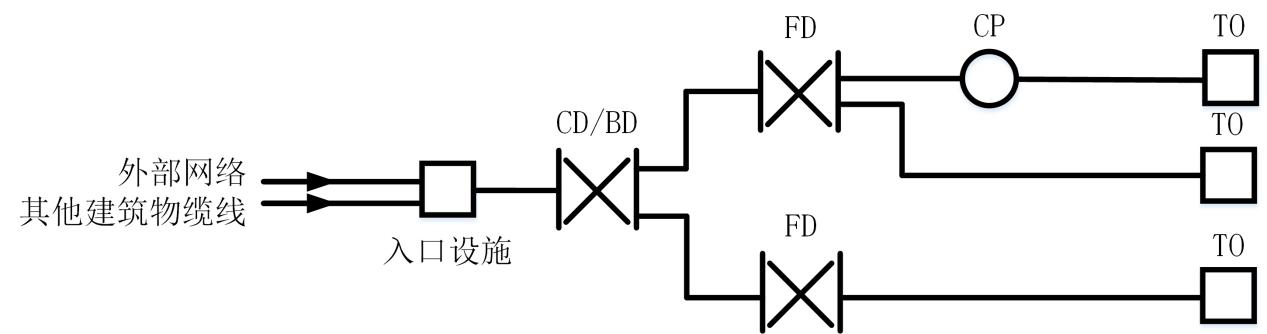

圖1.2.1-4綜合布線系統引入部分構成

　　（4）綜合布線系統典型應用

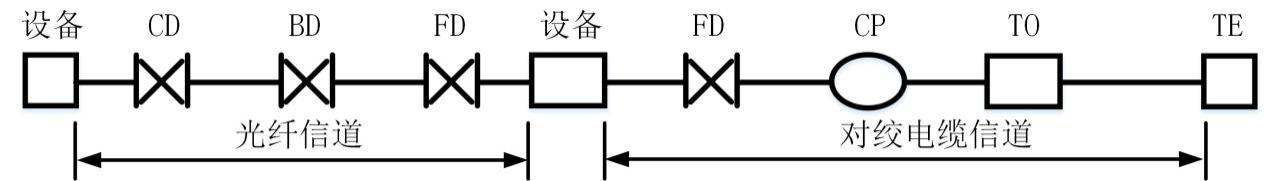

圖1.2.1-5綜合布線系統應用典型連接與組成

　　圖1.2.1-5中，樓層配線設備（FD）與建築群配線設備（CD）部位安裝的網絡設備與配線模塊之間可以採用互連或交叉的連接方式，建築物配線設備（BD）處的光纖配線設備可只起到對光纖埠進行互聯的作用。
　　圖中，我們可以看出，在實際工程應用時，配線子系統因為在樓層設置，一般情況下，採用對絞電纜可以滿足鏈路傳輸距離90m的要求，對於幹線子系統考慮到傳輸距離、傳輸帶寬及與外部公用網光纖網絡的互通需要，採用光纖信道能夠滿足工程需要。所以對布線系統架構，需要從系統架構與應用架構兩個方面分別加以理解。
　　關於布線系統工程究竟應該有幾個子系統組成的？目前，從工程設計文件來看，描述是五花八門的，各自有自己的理解，沒有統一的認識。實際上各種規範的規定是這樣的：按照北美的標準，綜合布線系統包括工作區子系統、配線子系統、幹線子系統、電信間、設備間、管理六個子系統；歐洲和國際標準則將綜合布線系統劃分為配線子系統、建築物幹線子系統和建築群子系統；我國的標準則從布線工程建設的角度出發，規定綜合布線系統可按照七個部分去進行實施，其中包括三個子系統。即配線（水平）子系統；幹線（垂直）子系統、建築群子系統及工作區、設備間、管理。當然，對於一個建築群及建築物的配線系統而言，還需考慮到外部纜線的引入及入口設施的安裝場地（進線間）。各標準對布線系統所包括的組成部分有不同的描述，見表1.2.1。

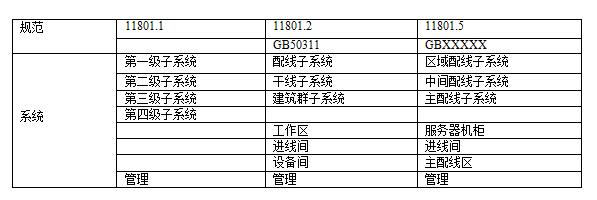

表1.2.1各標準對布線子系統定義
