PoE供電技術在網絡監控中如何應用？

來源: 網線廠家更新時間:2014-12-29 22:16:04 點擊次數:

一，乙太網供電(PoE)標準正式頒布到現在短短數年時間，全球各地的企業都開始迫不及待地採用這項新興技術。一項調查結果表明，從2004到2008年的4年間，採用PoE技術的供電設備複合年增長率已超過33%。2008年全球採用PoE技術的受電設備(Powered Devices, PD)市場突破了52億美元，年複合增長率高達38%。隨著全球安全市場的增長，用戶逐步開始考慮在現有乙太網絡架構之上儘可能地布置一些網絡安全攝像機及其他一些網絡安全設備。基於PoE技術的網絡監控設備也已經越來越被用戶所接受並且得到了快速的發展。自2010年中國安防行業網絡高畫質化浪潮被掀起，PoE技術成為網絡攝像機相較於模擬攝像機的一個重要優勢點，同時能省去配置電源線的時間與金錢，使整個裝置系統的成本明顯降低。極大的推動了安防行業IP化進程。

　　隨著乙太網的廣泛應用,目前全球均普遍採用RJ-45網絡插座，因此各種PoE設備都具備相容性。PoE不需要更改乙太網線路的纜線架構即可運作，所以採用PoE系統不但節省成本易於布線安裝還具備了遠程通電、斷電的能力,從而很好的解決了網絡攝像機所需的電源難題,將在未來安防監控領域的發展中起到非常重要的作用。

　　二、PoE在網絡監控中的主要應用

　　近年來，由於社會經濟和信息化技術的飛速發展，國家各行業對視頻監控產生了前所未有的需求。應用領域越來越廣，除了金融、政府、交通等特殊行業外，社區、酒店公共場所、工廠和商場都已應用或正在實施數字監控。規模和輻射區域越來越大。典型的例子是 “平安中國”項目，其項目範圍涉及到了整個城市，攝像頭達到上萬個。而視頻監控產品也從本地的DVR方式向IP Camera網絡發展。

　　但是，網絡視頻監控設備的安裝卻受到環境的制約，嚴重影響了網絡視頻監控的發展。網絡視頻監控所用網絡攝像頭除了需要通過網線來傳輸視頻信號外，還必須全天候為其提供足夠的電力。在實施過程中，經常會出現因為無法提供穩定的電源，而不得不重新設計攝像頭的安裝地點的情況，而重新設計安裝地點可能會導致出現監控死角，使安防監控失去意義。

　　通常情況下，正常工作的網絡攝像機需要外接兩根線，一根網線，一根電線。而以下情況會導致網絡監控鏡頭無法安裝：

　　1、攝像頭安裝位置無電源。

　　2、攝像頭安裝的位置有電源，但卻是照明電源，無法提供全天候供電。

　　以上導致網絡攝像機無法安裝的情況，均發生在網絡攝像機的供電問題上。要想使網絡攝像機在預計地點正確安裝，就必須解決網絡攝像機的供電問題。既然不能正常提供電力，就應該考慮使用網線來給攝像機供電，畢竟部署一條網線比部署一條強電線要容易的多，而且如果使用網線供電，只要數據交換機端的電力不中斷，網絡攝像機就可以正常工作。使用網線給網絡攝像機供電，可以歸納為以下兩種情況：

　　1、網絡攝像機支持IEEE802.3af\IEEE802.3at協議，可以直接使用PoE供電設備通過網線給網絡攝像機供電。

　　2、網絡攝像機不支持IEEE802.3af\IEEE802.3at 協議，不能直接使用POE設備供電。這時需要用到另外一種配套設備——PoE分離線或者PoE分離器。它的作用可以將集成有電力的網線分離成純數據網線和電源線。這樣就可完成數據與電源分離，達到一根網線即傳輸了數據又提供電源。

三、解析PoE網絡攝像機

　　PoE網絡攝像機是利用PoE技術來實現網絡視頻監控的網絡攝像機，它擁有PoE受電設備端的功能，利用乙太網供電的供電端設備(PSE)提供的直流電,通過雙絞線傳輸至受電端(PD)。PoE功能在若干年以後毫無疑問會是攝像機的必備功能，網絡攝像機的引進PoE功能極大的靈活了網絡攝像機的供電需求，既可以就地取電，也可以通過網線取電，布局的時候不再受傳統的電力線取電點的制約，可以隨意移動和變更攝像點，在許多領域都具備極大的優勢。伴隨著光網視等PoE產品廠商的大力投入PoE技術開發、培育市場，PoE產品在性能上逐步升級，在價格上逐步平民化，PoE網絡攝像機的用量成倍增長。安防行業已經逐步走進無PoE不高清的“乙太網供電PoE時代”

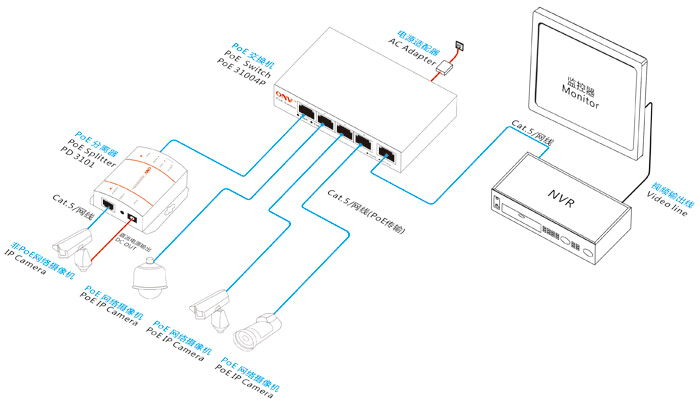

　　跟普通網絡攝像機相比，PoE網絡攝像機具有以下優點：除了從乙太網電纜為連接設備提供通用供電支持外，PoE降低了投資開支，從而降低了在統一IP基礎設施中整合入上電設備的總部署成本。PoE免除了為終端設備安裝牆壁電源連接的需要，因而降低了與支持終端設備相關的電源插座成本。它還可在部署本地交流電源較為困難的場所安裝網絡連接設備，從而提供了更大的靈活性。我們在實際運用中也可以將PoE 網絡攝像機中的受電端從攝像機中剝離出來，分成普通的網絡攝像機加PoE分離器(光網視型號：PD3101)或者PoE分離線(光網視型號：PD3201)。前端同樣有提供PoE供電的乙太網交換機(光網視常用型號：POE31004P)，後端配置PoE分離器或者PoE分離線，將雙絞線傳輸過來的直流電源轉換給網絡攝像機，提供網絡攝像機的工作電源。因為受電模塊具有支持功率識別電路的功能，在我們使用智能PoE交換機供電的時候，節能的優點體現的更加明顯。

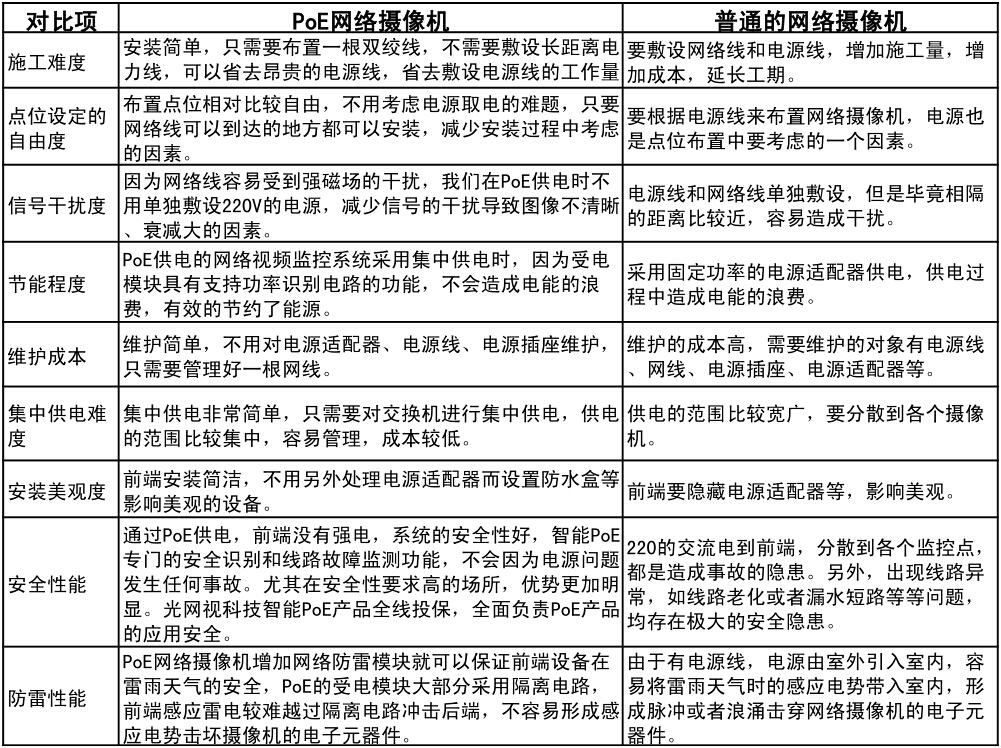

　　下表列出了在具體工程應用中PoE網絡攝像機與普通網絡攝像機的對比效果。

四、PoE技術在網絡監控中應用的優勢

　　安防行業應用PoE組網主要有簡化布線、節能靈活、安全方便等優勢。眾所周知，一般的網絡攝像機除了需要通過網線來傳輸視頻信號外，還必須全天候為其提供足夠的電力。而在現實施工中，經常會出現因為無法提供穩定的電源，而不得不重新設計攝像頭的安裝地點的情況。如此一來，重新設計安裝地點額可能會導致出現監控死角，使監控失去意義。

　　1、靈活性，PoE只需要安裝和支持一條電纜，簡單而且節省空間，並且設備可隨意移動;

　　2、節約成本，視頻監控攝像機等，都需要安裝在難以部署AC電源的地方，PoE使其不再需要昂貴電源和安裝電源所耗費的時間，節省了費用和時間;

　　3、供電智能化，DC電源像數據傳輸一樣，PoE可以通過使用簡單網管協議(SNMP)來監督和控制設備;

　　4、消除供電安全隱患，PoE供電端設備只會為需要供電的設備供電，只有連接了需要供電的設備，乙太網電纜才會有電壓存在，因而消除了線路上漏電的風險;

　　5、集中供電優勢，一個單一的UPS就可以提供相關所有設備在斷電時的供電;

　　6、設備兼容性優勢，用戶可以自動、安全地在網絡上混用原有設備和PoE設備，這些設備能夠與現有乙太網電纜共存;

　　7、使網絡設備便於管理，當遠端設備與網絡線相連後，能夠遠程控制、重配或重設;

　　8、在網絡攝像機區域網中，PoE可以簡化測試任務，接入點能夠被輕鬆地移動和接入。

　　五、PoE在網絡監控中的發展趨勢

　　1 、IEEE 802.3af標準是目前的國際標準主要應用

　　該標準規定可以通過RJ45接口向受電設備提供功率高達13W、48V的電源，這就允許設備使用與傳輸數據一致的電纜提供或吸收功率。標準中規定了兩個可選電源實體的功能及電氣特性：即受電設備(Power Device，or PD)和供電設備(Power Sourcing Equipment，or PSE)，該標準可向下兼容。較早的PoE設備不會與IEEE802.3af 標準相衝突，有效功率級還將有望面向未來的應用。

　　IEEE 802.3af PoE 標準允許設計師通過乙太網電纜為用電設備(PD)提供高達12.95W 的電力，同時符合安全特低電壓(SELV)要求。根據IEEE 802.3af標準，PD可按所需功率分為四個不同的級別。Class 1 設備需要的工作功率為0.44～3.84W，Class 2 設備需要的工作功率介於3.85W 和6.49W之間，Class 3設備的功率範圍則介於6.5～12.95W之間。設計師可以根據功率要求將他們的設備指定為特定的級別。低成本解決方案可以使用一般的

　　默認級別指定(Class 0)，表示PD需要的工作功率介於0.44～12.95W的工作功率。

　　作為通過乙太網電纜輸電的IEEE工業標準，乙太網供電(PoE)技術的發展勢頭十分強勁。這一新興技術通過傳輸乙太網數據的CAT-5電纜進行供電，可以簡化用電設備(PD)的安裝和部署。這些設備包括無線接入點、監控攝像機、智能終端、智能傳感器和VoIP電話等。

　　由於IEEE802.3af標準的功率都在13W以下，但是實際應用過程中需要用到更大功率的終端，例如含有全方位雲臺、變焦鏡頭的攝像機、大功率的高速球型攝像機等它們的功率大都30W以上，所以為將進一步提高信道的供電能力，IEEE802.3at標準將功率由現在的12.95W提高到30W以上，深圳市光網視科技甚至將乙太網供電的埠功率做到了60W以上，深圳光網視科技2012年實現了單埠60W，2013年實現了單埠95W等超高功率的乙太網供電功能，擴大了PoE在安防領域、辦公自動化方面以及智能終端和工業化智能監控等方面的應用範圍。

　　2 、IEEE 802.3at標準發展迅猛

　　目前PoE業界所採用的標準IEEE 802.3 af應用還是佔據主要部分，只能向功率在13W以下的受電設備供電。雖然能夠滿足傳統的IP電話以及網絡攝像頭的需求，但隨著無線區域網雙波段接入、視頻電話、PTZ視頻監控系統(可變焦帶雲臺的攝像機)、智能終端、遠處辦公設備等高功率應用的出現，原有的IEEE802.3af標準13W的供電功率顯然不能滿足需求，為此，IEEE在2005年開始開發新的PoE標準IEEE802.3at(PoE Plus)以提升PoE可傳送的電力。

　　新標準於2009年正式發布,稱為Power-over-Ethernet Plus (PoEP) IEEE 802.3at，它將功率要求高於12.95W的設備定義為Class 4(該級別在IEEE 802.3af中有描述，但留作將來使用)，可將功率水平擴展到25W或更高。由於能夠支持更高的功率水平，這一新標準會將PoE應用很容易擴展到新的領域，例如WLAN(無線區域網)、銷售點終端設備、交換機以及傾斜式/變焦式/雲臺式監控攝像機。

　　IEEE802.3at (PoEP)標準中最引人注目的一個新變化將是，它能夠以比現有標準更詳盡的細節來控制功率分布。兼容802.3af標準的PSE識別PD的級別後，只需提供級別定義所允許的最大功率即可。IEEE802.3at系統通電後，符合標準的PSE將能夠使用Level-2 軟體與每個PD 進行通信，以確定峰值和平均功率要求。這一新功能將允許設計師根據功率預算來設計PoE兼容系統，並使系統總功率能力更接近於系統負載要求。峰值負載功率和高電流持續時間之間還可以建立通信(例如，攝像機推拉電機具有較高的短時電流要求)。不過，新標準尚未對這種Level-2通信進行完整定義。由於新標準是向下兼容IEEE802.3af標準的，因此面臨的一個主要問題是，PSE如何判斷與之相連的是IEEE802.3af兼容PD還是新的IEEE802.3at兼容PD(以及PD如何對PSE做出類似的判斷)。為了解決此問題，IEEE802.3at標準將使用與IEEE802.3af中相同的特徵來指示PoE兼容PD，但這樣會在分級階段增加第二次電壓脈衝，以便指示PSE的IEEE802.3at兼容狀態。IEEE802.3at兼容PD將檢測到第二次電壓脈衝，並判斷它們已連接至IEEE802.3at兼容PSE。由於分級周期持續時間符合 IEEE802.3af時間限制，因此與當前IEEE802.3af標準兼容的PD會將第二次脈衝僅視為初始查詢和響應的一部分。

　　3 、IEEE802.3af與IEEE802.3at的對比：

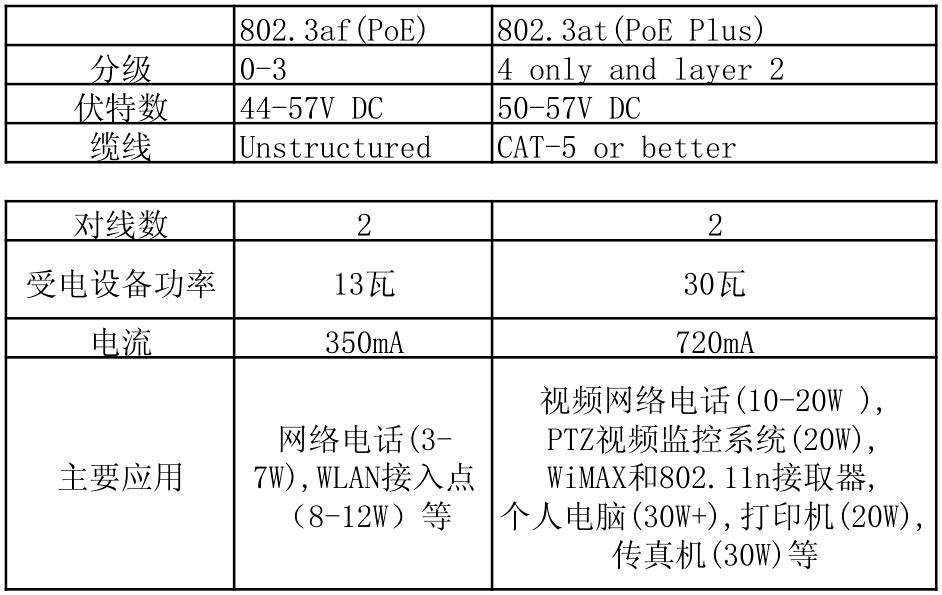

　　與IEEE802.3af相比，IEEE802.3at可輸出2倍以上的電力，每個埠的輸出功率可在30W以上，因此可大幅拓寬PoE的應用領域。表1為IEEE802.3af與IEEE802.3at的對比。
