4芯網線製作大法圖文解析(1)

難道實現數據傳輸一定要8根芯線?......其實4根芯線也能幫你完成數據的傳輸

AD： WOT2014課程推薦：實戰MSA：用開源軟體搭建微服務系統

大家都知道，網線是我們上網最基本的硬體設施之一，也是最不起眼的設備。我們習慣於購買現成的即已經製作好的網線，很少關心網線到底是怎麼做的，只知道網線必定由8根芯線構成，購買時看準8根芯線即可。難道實現數據傳輸一定要8根芯線?非也，其實4根芯線也能幫你完成數據的傳輸。

優點

1.製作簡單、速度快。

2.只用4根芯線，製作時不容易混淆，從而避免可能壓製出錯導致水晶頭損壞。

3.由於製作簡單，可用於臨時製作測試網絡的跳線，對網管的幫助極大。

缺點

1.有時會出現傳輸不穩定的現象。

2.不適用於大型網絡。

應用範圍

與8芯網線相比，4芯網線雖然看起來並沒有突出的優勢，但是在特定場合下卻顯得非常有用。比如我們在製作測試用的跳線時，可以快速製作，從而節省時間;在製作短距離的網線時也經常用到它。值得注意的是，4芯網線只適用於目前廣泛使用的百兆網絡。

充電:工作原理

要搞清楚4芯網線的工作原理，我們需要先了解普通網線的工作原理。雙絞線可以劃分為:三類、四類、五類、超五類、六類、七類雙絞線等類型。目前在一般區域網中常見的是五類、超五類或六類非屏蔽雙絞線。

雙絞線剝開後，裡面有8根芯線，分別是:綠白、綠、橙白、橙、藍、藍白、棕白、棕，兩兩成對相互纏繞在一起，通常我們的網線都是使用全部8根芯線。雙絞線的製作方式有兩種國際標準，分別為EIA/TIA568A以及EIA/TIA568B。而雙絞線的連接方法也主要有兩種，分別為直通線纜、交叉線纜。簡單地說，直通線纜就是水晶頭兩端都同時採用T568A或者T568B的接法;而交叉線纜則是水晶頭一端採用T586A的標準製作，而另一端採用T568B標準製作，即A水晶頭的1、2對應B水晶頭的3、6，而A水晶頭的3、6對應B水晶頭的1、2。其他保持不變。

T568A標準連線順序從左到右依次為:1-綠白、2-綠、3-橙白、4-藍、5-藍白、6-橙、7-棕白、8-棕。

T568B標準連線順序從左到右依次為:1-橙白、2-橙、3-綠白、4-藍、5-藍白、6-綠、7-棕白、8-棕。

雖然雙絞線有8根芯線，但在目前廣泛使用的百兆網絡中，實際上只用到了其中的4根，即第1、第2、第3、第6，它們分別起著收、發信號的作用。於是有了新奇的4芯網線的製作，也可以叫做1-3、2-6交叉接法，這種交叉網線的芯線排列規則是:網線一端的第1腳連另一端的第3腳，網線一端的第2腳連另一端的第6腳，其他腳一一對應即可，也就是在上面介紹的交叉線纜製作方法中把多餘的4根線拋開不要。

上手:製作步驟

前文介紹了4芯網線的製作原理，下面我們就開始4芯網線的具體製作了。當然，我們需要準備好壓線鉗和水晶頭等工具。

所需工具:雙絞線、RJ-45水晶頭、壓線鉗、網線測試儀

第一步:剝線

我們需要先把雙絞線的灰色保護層剝掉，可以利用壓線鉗的剪線刀口將線頭剪齊，再將線頭放入剝線專用的刀口，稍微用力握緊壓線鉗慢慢旋轉，讓刀口劃開雙絞線的保護膠皮。然後把這一部分的保護膠皮去掉。

提示:壓線鉗擋位離剝線刀口的長度通常恰好為一個水晶頭的長度，大約15mm，過長或過短都會影響到網線的質量。

第二步:排列順序

我們需要把每對相互纏繞在一起的線纜逐一解開。解開後根據接線規則把幾組線纜依次排列並理順，排列的時候應該注意儘量避免線路的纏繞和重疊，還要把線纜儘量扯直。我們以T568B標準為例。

A端水晶頭對應的為:1-橙白、2-橙、3-綠白、6-綠。

B端水晶頭對應的為(1、2對應A端的3、6，3、6對應B端的1、2):1-綠白、2-綠、3-橙白、6-橙。

第三步:檢查並插入水晶頭

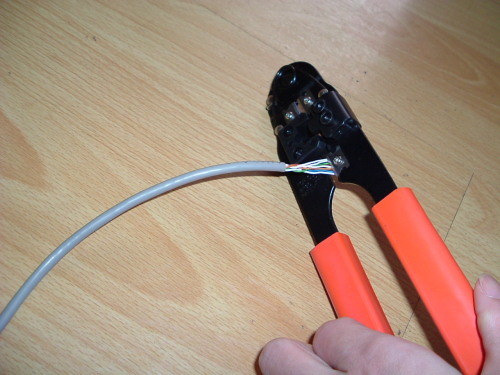

順序排列好而且拉直後，我們需要先用壓線鉗的剪線刀把線纜頂部裁剪整齊（圖1），然後把整理好的線纜插入水晶頭內。需要注意的是要將水晶頭有針腳的一方向上，使方形孔一端對著自己。此時，最左邊的是第1腳，最右邊的是第8腳，其餘依次排列。插入的時候需要注意緩緩地用力把4根線纜同時插入RJ-45頭內對應的4個線槽中，一直插到線槽的頂端。

第四步:壓制

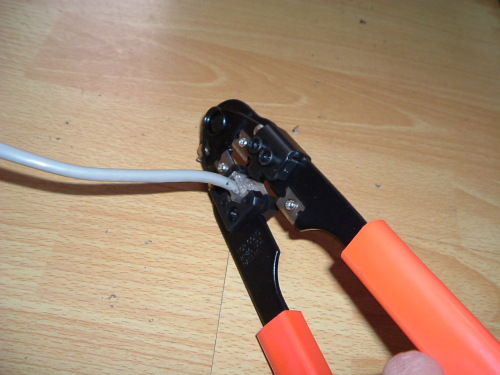

確認無誤之後就可以把水晶頭插入壓線鉗中間的壓線槽內進行壓線了。把水晶頭插入後，用力握緊壓線鉗，只要聽到輕微的“啪”的一聲即可。這一過程使得水晶頭凸出在外面的針腳全部被壓入水晶頭內了(圖2)。壓制好A端後，採用同樣的方法即可完成B端的製作。

驗收:測試網線

製作好網線後，除了可以連接到電腦上測試是否工作正常外，我們還可藉助網線測試儀來進行測試。我們以大家使用得非常多的“能手”網線測試儀為例。

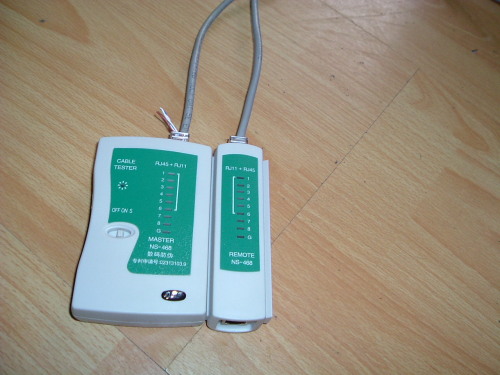

把在RJ-45兩端的接口插入測試儀的兩個接口之後，打開測試儀，可以看到測試儀上的兩組指示燈都在閃動。我們可以看到其中一端按1、2、3、6的順序閃動綠燈，而另外一側則會按照3、6、1、2的順序閃動綠燈。以上信息表示網線製作成功，可以進行數據的發送和接收(圖3)。

如果出現紅燈或黃燈，就說明存在接觸不良等現象，此時最好先用壓線鉗壓制兩端水晶頭一次，再測，如果故障依舊存在，就得檢查一下芯線的排列順序是否正確。如果芯線順序錯誤，那麼就應重新進行製作。

提示:如果測試的線纜為直通線纜的話，測試儀上的8個指示燈應該依次閃爍。如果線纜為交叉線纜的話，其中一側同樣是依次閃爍，而另一側則會按3、6、1、4、5、2、7、8這樣的順序閃爍。如果芯線順序一樣，但測試儀仍顯示紅色燈或黃色燈，則表明其中肯定存在對應芯線接觸不好的情況。此時就需要重做水晶頭了。
看了以上的4芯網線的製作方法，你一定有恍然大悟的感覺!的確，4芯網線與傳統8芯網線相比並沒有太特殊的地方，只是我們更深入地琢磨了網線的工作原理，把多餘無用的東西撇開了，這樣在製作網線時可以大大提高我們的工作效率，還可以減少因為壓制錯誤導致水晶頭損壞的額外支出，何樂而不為呢?
