直通和交叉網線製作方法

來源: 愛訊通更新時間:2014-05-17 17:33:51 點擊次數:

今天介紹一下平時使用10M/100M直通網線和交叉網線的製作方法，因為家裡的工具還算齊全，所以就抓幾張圖給大家看一下，下次如果自己需要製作，可以直接參考本文123就可以搞定了，直通網線（TIA/EIA 568A標準）適應於不同類型設備接口相連，而交叉網線（一端是TIA/EIA 568A一端是TIA/EIA 568B標準）適應於同類型設備接口相連，文中提供完整使用映射表。

一、直通網線和交叉網線應用連接及線序

所謂直通網線就是兩端線序完全相同的網線，這種網線兩端都遵守TIA/EIA 568A或TIA/EIA 568B標準，是最通用的一種線序，此外還有一種用於直接的交叉網線，線序參下文表格，先來看一下直通網線（又稱正線）和交叉網線（又稱反線）的應用連接表：

連接方A	連接方B	線型	連接備註
PC	HUB	直通	HUB代表集線器，下同
HUB	HUB	直通	A普通口，B級聯口
HUB	Switch	直通	A為級聯口，Switch代表交換機，下同
Switch	Router	直通	Router代表路由器，下同

PC	PC	交叉
HUB	HUB	交叉	AB均是普通口連接，或AB均是級聯口連接
HUB	Switch	交叉	A普通口
Switch	Switch	交叉
Router	Router	交叉

按照TIA/EIA 568A和TIA/EIA 568B標準，標準線序是：

標準及線序	1	2	3	4	5	6	7	8
TIA/EIA-568A	白綠	綠	白橙	藍	白藍	橙	白棕	棕
TIA/EIA-568B	白橙	橙	白綠	藍	白藍	綠	白棕	棕

所以，

1、直通網線AB兩端要麼是都遵守TIA/EIA 568A，要麼是都遵守TIA/EIA 568B標準，線序排列參照上表。

2、交叉網線必須一端遵守TIA/EIA 568A標準，另一端遵守TIA/EIA 568B標準，線序排列參照上表。

10M網線使用1236編號線纜傳遞數據（12發36收），100M網線使用4578編號線纜（4578為雙向線），1~8的排序方式水晶頭有銅片朝向自己，開口向下，從左至右排序為1~8，如下圖：

上面是標準線序，實際上平時使用很難記住，只需要記住：

1、直通網線AB兩端線序完全相同

2、交叉網線AB兩端都是1、2腳對應對方的3、6腳，也就是A端12對應B端36腳，B端12也對應A端36腳。

2、按照規定12線必須是雙絞，36雙絞，45雙絞，78雙絞，如果記不住而且線纜不長，不用遵守這個規則，天緣做三米以下線從來就沒遵守過，如果是百M或網線較長最好還是遵守一下雙絞規則。

二、製作演示

演示做個正線也就是直通網線，是大家最常用的網線，家庭使用的SOHU路由器、HUB等連接到計算機都是採用這種線序製作。

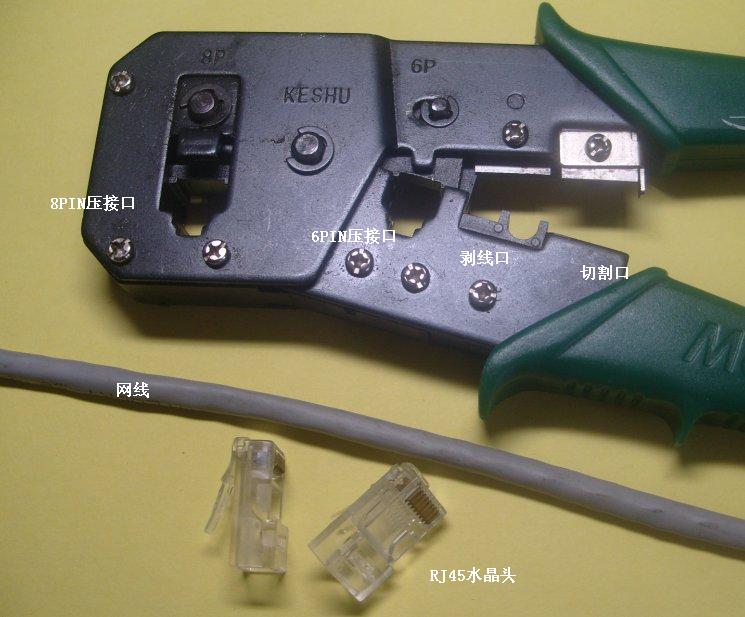

1、製作工具：水晶鉗網線鉗、網線、RJ45水晶頭

如果沒有網線鉗子，也可不用，直接使用尖嘴鉗也可以，網線測試儀天緣沒有就不用了，也可以使用萬用表測試，不過都沒有直接上機測試方便。

2、剝線去除網線表皮保護層

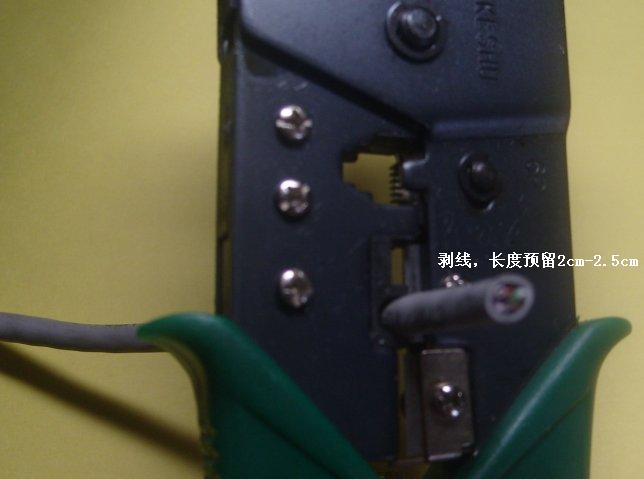

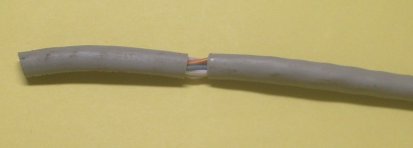

只需先把壓線鉗壓緊，然後要把網線手動旋轉一圈即可，如下圖：

3、剝線並理順線纜

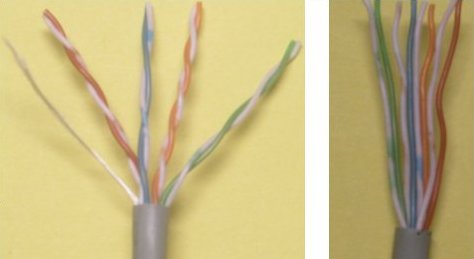

把脫落的一端剝掉，然後參照上文線序把線纜理順，如下圖，注意網線的顏色，綠跟白綠是一對，橙跟白橙是一對，藍跟白藍是一對，棕跟白棕是一對，我們需要把他們分開，然後按照：

A端：白綠-綠-白橙-藍-白藍-橙-白棕-棕 —— B端：白綠-綠-白橙-藍-白藍-橙-白棕-棕（這是做直通網線線序）

A端：白綠-綠-白橙-藍-白藍-橙-白棕-棕 —— B端：白橙-橙-白綠-藍-白藍-綠-白棕-棕（這是做交叉網線線序）

進行排列，並理直線纜。

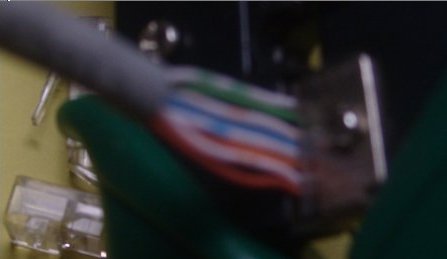

理順之後，然後放到壓線鉗的切割口修剪整齊（如下圖），注意預留的無保護層端，不要太端也不要太長（剛剛卡尺沒找到，大概是1.5cm左右，這樣可以保證壓接後封皮正好在卡口的上面，增加網線的抗拉力），如下圖：

4、網線壓接

修剪好之後，然後把水晶頭正面朝向自己（有銅片的一面），把線纜捏平水平插進水晶頭的尾端，注意要均勻用力，先讓排線都進去壓接口，然後在用力推排線，直到接觸到水晶頭的末端（垂直銅片端可以看到線纜銅芯）。

然後就可以放到壓線鉗進行壓接，注意一定要把水晶頭放置到位（鉗子的突出壓片會正好對準每個銅片位置），然後再壓接（一次用力壓到底，鉗子卡口尺寸都是計算好的，不會壓壞水晶頭的），聽到“咔”一聲即表示卡口已經壓接下去，前面的銅片也會同時壓接下去。

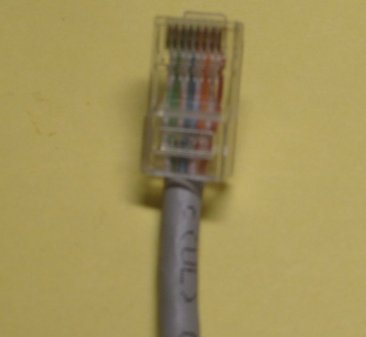

壓好後就可以退出水晶頭，如下圖，可以檢查一下銅片是否均勻平齊壓下去：

5、製作另一端

採用同樣的方法製作另一端，製作直通網線，只需要另一端線序一定與製作好的一端相同（查看方法：並排兩個水晶頭有銅片的一面朝向自己，順序完全相同，根據顏色區分）。

如果是交叉線（反線）只需要12、36兩端交叉即可，圖略，如果是做交叉網線，最好做好後加個標記或者纏繞個標籤標識一下，不會混淆，方便以後使用。

補充土方法製作：

對於沒有壓線鉗的網友，可以使用尖嘴鉗，沒有尖嘴鉗的釘子+錘子都可以使用，一樣可以壓接成功，壓接時要注意以下幾點：

1、單個引腳按壓時，一定要保證插入的線纜不要受力，放置其它引腳被反向抽動。、

2、單個引腳按壓時，一定要受力均勻，如果用力不均，最後製作好的網線引腳會有高有低，可能會影響接觸效果，也別一步到位壓下去，防止用力過猛，水晶頭壓壞掉。

3、壓完銅片時，再把後面的卡口壓下去、砸下去即可。

測試網線：

1、使用網線測試儀測試是否正常

2、也可以使用萬用表測試

3、也可以直接上機測試
本文轉載自天緣博客
