今天由網線廠家愛訊通為大家分享光纖實用基礎知識：接口、光端機。
一、接口相關知識
　　1.BNC接口

　　BNC接口是指同軸電纜接口，BNC接口用於75歐同軸電纜連接用，提供收（RX）、發（TX）兩個通道，它用於非平衡信號的連接。
　　2.光纖接口
　　光纖接口是用來連接光纖線纜的物理接口。通常有SC、ST、FC等幾種類型，它們由日本NTT公司開發。

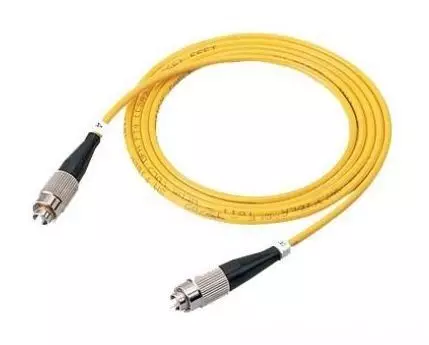

　　FC：FC是FerruleConnector的縮寫，其外部加強方式是採用金屬套，緊固方式為螺絲扣。一般電信運營商用的比較多，它們的光纖配線盤裡用的都是這種，它是像螺絲一樣要旋進插座的，所以接好後比較牢。

　　ST：和FC有點類似，ST和FC又俗稱“圓頭”。它旋轉到一定角度就可以卡進插座。一般單位的綜合布線的光纖配線盒上都用這個頭。ST接口通常用於10Base-F。

　　SC：SC俗稱“方頭”。前三年的交換機上的GBIC模塊都是用這個接口。SC接口通常用於100Base-FX。

　　DSC：是SC的一種，不過是把上圖的兩個頭連到一起，好處是防誤插，不會把收光的口插上收光的線。SC接口可以插到接DSC的插座上，但DSC的接口不一定能插到SC的插座上。

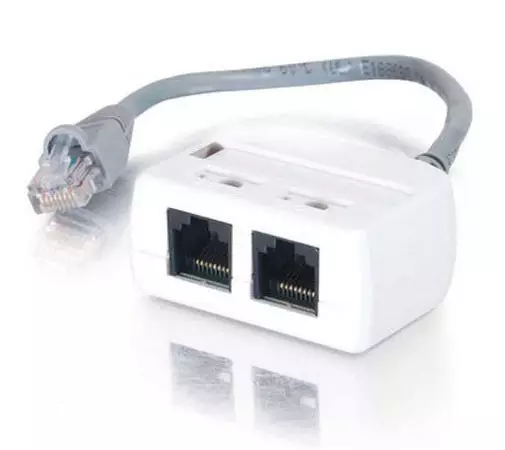

　　3.RJ-45接口

　　RJ-45接口是乙太網最為常用的接口，RJ-45是一個常用名稱，指的是由IEC（60）603-7標準化，使用由國際性的接插件標準定義的8個位置（8針）的模塊化插孔或者插頭。
　　二、光端機基礎知識

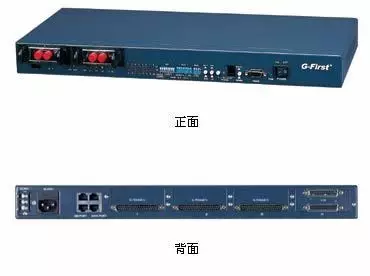

　　1.什麼是光端機
　　光端機是光纖通信中採用的一種設備，實質上就是一個電信號到光信號、光信號到電信號的轉換器。光端機可分為發射光端機、接受光端機和收發光端機。
　　2.模擬光端機
　　在發射端，就是將要傳輸的信號進行幅度或頻率調製然後將調製好的電信號轉化成光信號，通過光纖傳輸出去。在接收端，將光信號還原成電信號，再把信號進行解調，還原出圖像、語音或數據信號。
　　3.數字光端機
　　在發射端，將所要傳輸的圖像、語音以及數據信號進行數位化處理，再將這些數位訊號進行復用處理，使多路低速的數位訊號轉換成一路高速信號，並將這一信號轉換成光信號，通過光纖傳輸出去；在接收端，將光信號還原成電信號，還原的高速數位訊號分解出原來的多路低速數位訊號，最後再將這些數位訊號還原成圖像、語音等模擬信號以及數據信號。
