雙絞線可分為非屏蔽雙絞線UTP和屏蔽雙絞線STP
來源: 網絡跳線 更新時間:2014-04-11 01:25:03 點擊次數:
雙絞線可分為非屏蔽雙絞線UTP和屏蔽雙絞線STP。
根據屏蔽方式的不同，屏蔽雙絞線又分為兩類，STP和FTP。
STP是指每條線都有各自屏蔽層的屏蔽雙絞線，而FTP則是採用整體屏蔽的屏蔽雙絞線需要注意的是，屏蔽
只在整個電纜均有屏蔽裝置，並且兩端正確接地的情況下才起作用,所以FTP最好不用。
UTP CAT-5（非屏蔽五類線）100M帶寬
OR UTP CAT-5E（非屏蔽超五類線）155M帶寬
STP CAT-5（屏蔽五類線）100M帶寬
OR STP CAT-5E（屏蔽超五類線）155M帶寬
OR Cat-6（六類線）250M帶寬

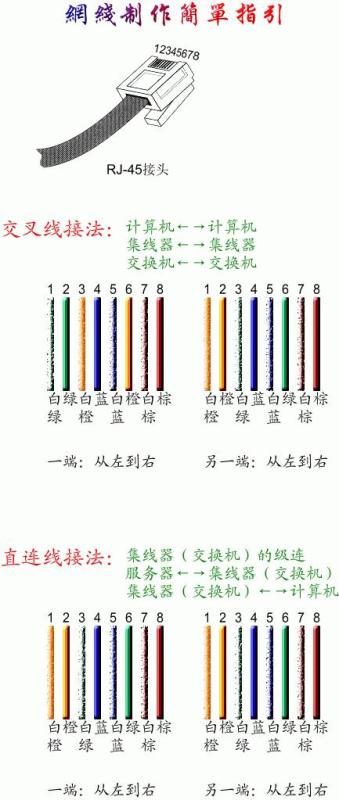

標準568B：橙白--1，橙--2，綠白--3，藍--4，藍白--5，綠--6，棕白--7，棕--8
標準568A：綠白--1，綠--2，橙白--3，藍--4，藍白--5，橙--6，棕白--7，棕--8
正線：就是568B標準
反線：一頭是568B，另一頭是568A。
PC：個人電腦 ；HUB：哈波；SWITCH：交換機；ROUTER：路由器
PC-PC:反線
PC-HUB:正線
PC-SWITCH：正線
HUB-HUB普通口:反線
HUB-HUB級連口：正線
HUB-HUB級連口-級連口：反線
HUB-HUB普通口-級連口：正線
HUB-SWITCH:反線
HUB(級聯口）-SWITCH:正線
SWITCH-SWITCH:反線
SWITCH-ROUTER:正線
ROUTER-ROUTER:反線
