一、產品特點：
◆ 參考標準：Category 5E UL444, ANSI/TIA/EIA 568.2-D & ISO/IEC 11801 Standard.
◆ 額定溫度：70°C
◆ 撕裂繩
◆包裝：木軸，外紙箱

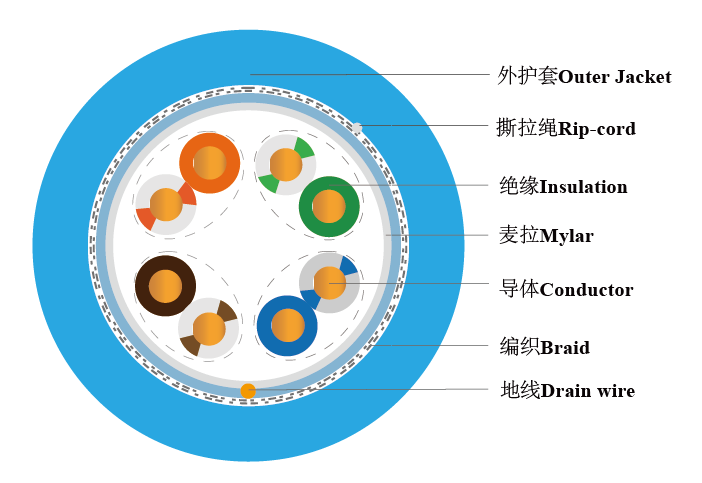

二、結構：
◆ 導體：4對單股純銅，Φ0.5mm
◆ 絕緣：全新HDPE，Φ1.00 ± 0.01mm
◆ 屏蔽層：雙屏蔽(鋁箔+透明薄膜+編織網）
◆ 外皮護套：全新聚氯乙烯PVC或低煙無滷阻燃料LSZH
◆ 線對色譜：藍白/藍 橙白/橙 綠白/綠 棕白/棕
三，應用：
◆ 100 Base-T4
◆ 100Base-TX
◆ 100VG-AnyLAN
◆ 155Mbps ATM
◆ 622Mbps ATM
五、機械特性：
額定溫度
運行溫度
O℃ to+ 60℃
安裝溫度
-20℃-75℃
抗拉強度
絕緣
≥16Mpa
抗拉強度
護套
≥13.5Mpa
伸長率
絕緣
≥300%
護套
≥150% (PVC≥150% LSZH≥125%)
六、電氣特性：
工作電容 @ kHz
≤5.6 pF/100M
線對對地電容不平衡
≤330pF/100M
額定傳播速率
65%
線對時延差 (ns/100米)
45ns/100M
最大導體直流電阻 @ 20 Deg. C
9.38Ω /100M (24AWG)
線對直流不平衡電阻 @ 20 Deg. C
≤2%
絕緣電阻最小值(MΩ/KM)
5000

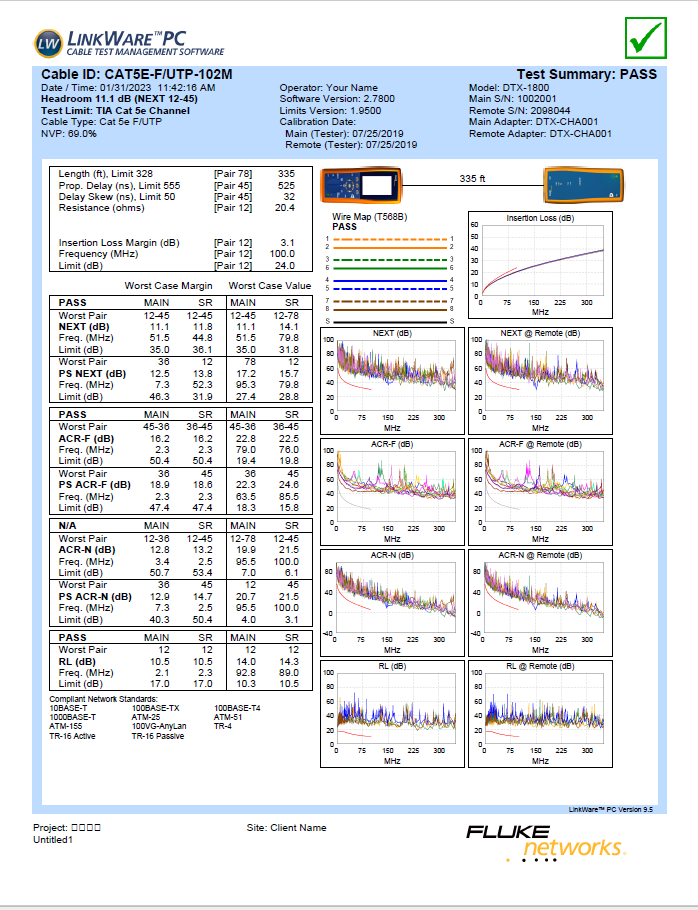

七、測試報告：
