超五類無氧銅室外單屏蔽雙護套過測試FA5

型號：AXT5E-FA5 PASS FLUKE

材質：無氧銅

規格：CAT5E FTP 4*2*0.5mm

Tag標籤：

簡介：愛訊通超五類室外單屏蔽雙護套4×2×0 5mm無氧銅過測網線

來源: 更新時間:2024-12-19 10:13:21 點擊次數:

一、優勢：
◆ 實心無氧退火軟裸銅導體，通過FLUKE Channel檢測
◆ 絕緣使用高密度聚乙烯HDPE
◆護套使用PVC+PE雙層護套
◆ 額定溫度：70°C
◆ 撕裂繩
◆ 包裝：內彩盒，外紙箱

二、執行標準：
◆國家標準：GB50311-2016
◆行業標準：YD/T1019-2023
◆國際標準：ISO/IEC 11801
◆北美標準：ANSI/TIA/EIA 568C.2
◆歐洲標準：EN50173

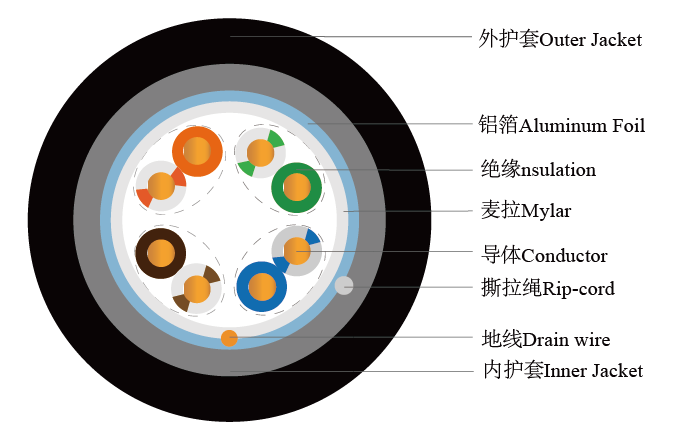

三、結構：

◆ 導體：4對單股無氧銅裸銅，Φ0.5mm
◆ 絕緣：全新HDPE，Φ1.00 ± 0.05mm
◆ 屏蔽層：鋁箔總屏蔽+透明聚酯膜
◆ 地線：0.4mm鍍錫銅
◆ 外皮護套：
內護套：灰色PVC
外護套：黑色PE 防水抗UV
OD=6.5±0.3mm
◆ 線對色譜：
第一對：藍白，藍
第二對：橙白，橙
第三隊：綠白，綠
第四對：棕白，棕

四、應用：

◆10BASE-T 100BASE-TX 100BASE-T4

◆1000BASE-T ATM-25 ATM-51

◆ATM-155 100VG-AnyLan TR-4

◆TR-16 Active TR-16 Passive

五、機械特性：

額定溫度	運行溫度	O℃ to+ 60℃
	安裝溫度	-20℃-75℃
抗拉強度	絕緣	≥16Mpa
抗拉強度	護套	≥13.5Mpa
伸長率	絕緣	≥300%
	護套	≥150% (PVC≥150% LSZH≥125%)

六、電氣特性：

工作電容 @ kHz	≤5.6 pF/100M
線對對地電容不平衡	≤330pF/100M
額定傳播速率	65%
線對時延差 (ns/100米)	45ns/100M
最大導體直流電阻 @ 20 Deg. C	9.38Ω /100M (24AWG)
線對直流不平衡電阻 @ 20 Deg. C	≤2%
絕緣電阻最小值(MΩ/KM)	5000
