一、產品特點：
◆ 參考標準：Category 8 UL444, ANSI/TIA/EIA 568.2.D & ISO/IEC 11801 Standard.
◆ 額定溫度：70°C
◆ 撕裂繩
◆ 包裝：木軸
二、應用：
◆10BASE-T 100BASE-TX 100BASE-T4
◆1000BASE-T 2.5GBASE-T 5GBASE-T
◆10GBASE-T 25GBASE-T 40GBASE-T
◆ATM-25 ATM-51 ATM-155
◆100VG-AnyLan TR-4 TR-16 Active
◆TR-16 Passive100 Base-T4

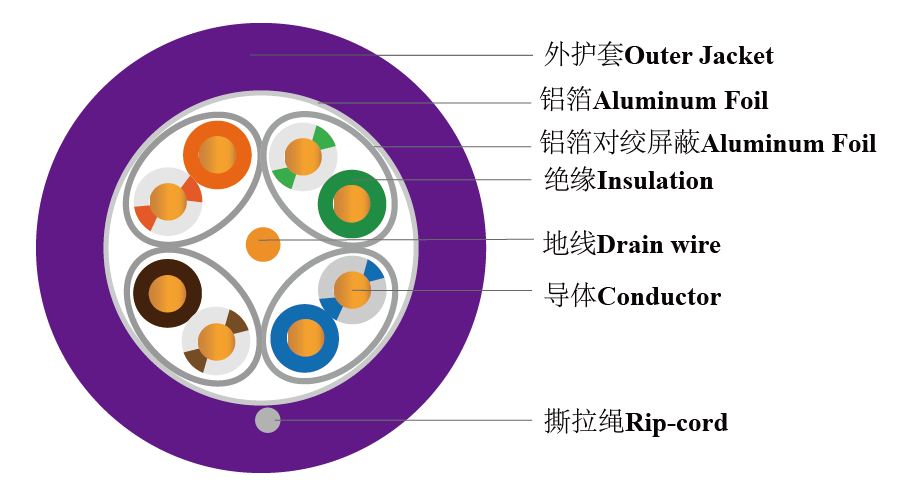

三、結構
結構
結構
S/FTP
對數
4對
線芯
23AWG
導體直徑
0.58mm
單股/多股 純銅/鍍錫
單股、固態純銅
水晶頭
類別
八類雙屏蔽
絕緣層
絕緣材料
發泡PE
絕緣外徑
1.50±0.01
線對色譜
白/橙 白/藍 白/綠 白/棕
十字架
無
屏蔽層
第一層
鋁箔對絞屏蔽
第二層
鋁箔總屏蔽
地線
材料
0.4mm鍍錫銅
外層保護
外護套材料
PVC
外護套撕裂繩
有
總線徑
8.0mm
四、電氣特性：
工作電容 @ kHz
≤5.6 皮法/百米
線對對地電容不平衡
≤330皮法/百米
額定傳播速率
65%
線對時延差 (ns/100米)
45ns/100米
最大導體直流電阻 @ 20 Deg. C
9.35Ω /100米 (22AWG)
線對直流不平衡電阻 @ 20 Deg. C
≤2%
絕緣電阻最小值(MΩ/KM)
5000
五、機械特性：
工作溫度
-20~70℃
最大承受力
110牛頓
拉力 最小彎曲半徑
8x O.D.
阻燃等級
LSZH

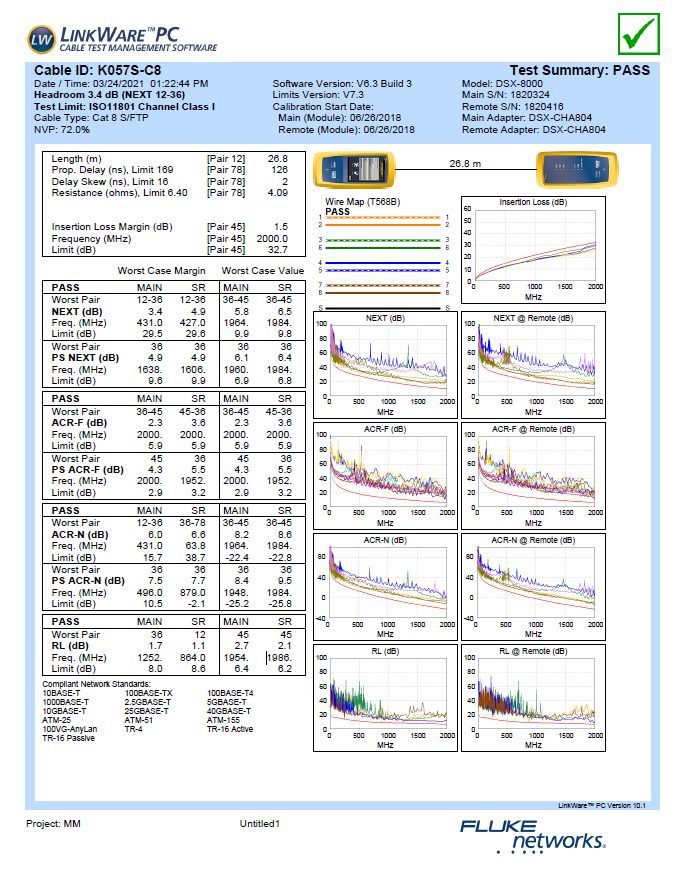

六、測試報告：
