超五類室外單屏蔽鋼絲編織鎧裝網線

型號：AXT5E-FA5 SWB

材質：無氧銅

規格：CAT5E FTP 4*2*7/0.2mm SWB

Tag標籤：

簡介：愛訊通超五類室外單屏蔽鋼絲編織鎧裝網線

來源: 更新時間:2024-12-19 17:14:14 點擊次數:

一、優勢：
◆ 實心無氧退火軟裸銅導體，通過FLUKE Channel檢測
◆ 絕緣使用高密度聚乙烯HDPE
◆鋼絲編織鎧裝
◆護套使用雙層PVC護套
◆ 額定溫度：70°C
◆ 撕裂繩
◆ 包裝：木軸包裝，外紙箱

二、執行標準：
◆國家標準：GB50311-2016
◆行業標準：YD/T1019-2023
◆國際標準：ISO/IEC 11801
◆北美標準：ANSI/TIA/EIA 568C.2
◆歐洲標準：EN50173

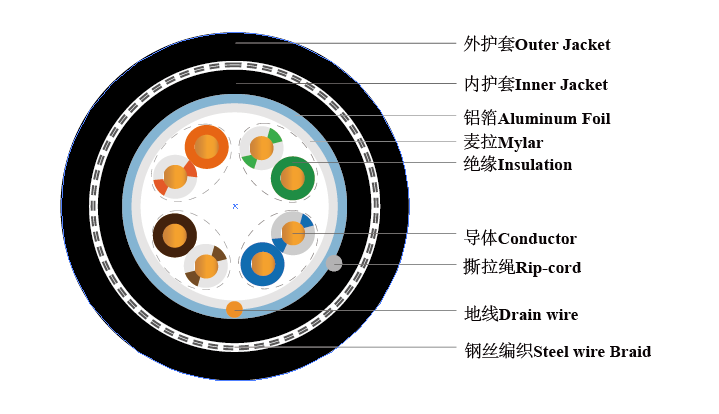

三、結構：

◆ 導體：4對單股無氧銅裸銅，7*0.2mm
◆ 絕緣：全新HDPE，Φ1.00 ± 0.05mm
◆ 屏蔽層：鋁箔總屏蔽+透明聚酯膜
◆ 地線：7*0.16mm鍍錫銅
◆ 內護套：灰色PVC
◆ 鎧裝：鋼絲編織鎧裝
◆ 外皮護套：黑色PVC 抗UV
OD=6.8±0.3mm
◆ 線對色譜：
第一對：藍白，藍
第二對：橙白，橙
第三隊：綠白，綠
第四對：棕白，棕

四、應用：

◆10BASE-T 100BASE-TX 100BASE-T4

◆1000BASE-T ATM-25 ATM-51

◆ATM-155 100VG-AnyLan TR-4

◆TR-16 Active TR-16 Passive

五、機械特性：

額定溫度	運行溫度	O℃ to+ 60℃
	安裝溫度	-20℃-75℃
抗拉強度	絕緣	≥16Mpa
抗拉強度	護套	≥13.5Mpa
伸長率	絕緣	≥300%
	護套	≥150% (PVC≥150% LSZH≥125%)

六、電氣特性：

工作電容 @ kHz	≤5.6 pF/100M
線對對地電容不平衡	≤330pF/100M
額定傳播速率	65%
線對時延差 (ns/100米)	45ns/100M
最大導體直流電阻 @ 20 Deg. C	9.38Ω /100M (24AWG)
線對直流不平衡電阻 @ 20 Deg. C	≤2%
絕緣電阻最小值(MΩ/KM)	5000
