一、產品特點：
◆ 參考標準：Category 6A UL444, ANSI/TIA/EIA 568B & ISO/IEC 11801 Standard.
◆ 額定溫度：70°C
◆ 撕裂繩
◆ 包裝：木軸
二、應用：
◆ 100 Base-T4
◆ 100Base-TX
◆ 100VG-AnyLAN
◆ 155Mbps ATM
◆ 622Mbps ATM

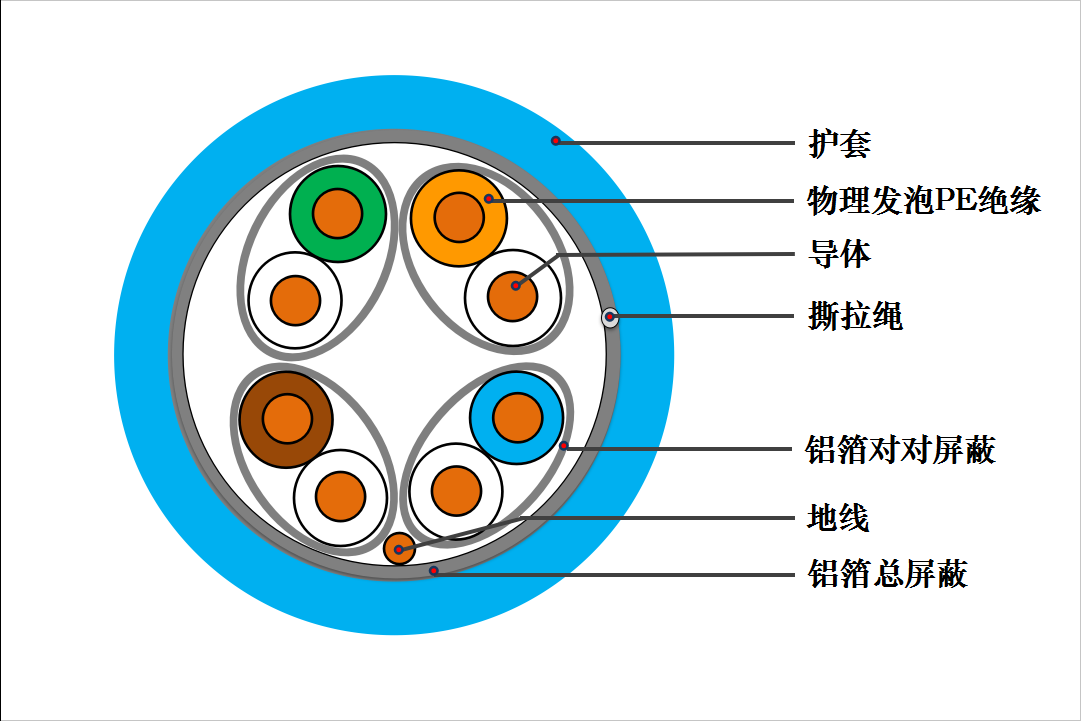

三、結構
導體
材料
無氧銅
線徑
0.57±0.01mm
絕緣
材質
物理髮泡聚乙烯
絕緣線徑
1.30±0.1mm
色譜
白/藍 白/橙 白/綠 白/棕
屏蔽
第一層
鋁箔對對屏蔽
第二層
鋁箔總屏蔽
護套
材質
聚氯乙烯/低煙無滷
厚度
0.55mm
線徑
7.4±0.2mm
四、電氣特性：
工作電容 @ kHz
≤5.6 皮法/百米
線對對地電容不平衡
≤330皮法/百米
額定傳播速率
65%
線對時延差 (ns/100米)
45ns/100米
最大導體直流電阻 @ 20 Deg. C
9.15Ω /100米 (23AWG)
線對直流不平衡電阻 @ 20 Deg. C
≤2%
絕緣電阻最小值(MΩ/KM)
5000
五、機械特性：
工作溫度
-20~70℃
最大承受力
110牛頓
拉力 最小彎曲半徑
8x O.D.
阻燃等級
PVC/LSZH
