GYXTW53室外雙鎧中心束管式光纜

型號：GYXTW53

材質：PE

規格：2000米/軸

Tag標籤：

簡介：愛訊通室外中心束管式光纜

來源: 愛訊通更新時間:2020-05-09 10:52:00 點擊次數:

一、產品參數
◆產品名稱：GYXTW53
◆光纖：單模（SM）/多模（MM）
◆光纖芯數：4芯-12芯
◆護套材料：PE
◆一軸長度：1000米或者2000米（推薦）
◆使用溫度：--40℃-60℃
◆抗衝擊：600（N/100MM）
◆適用範圍：室外抗拉防水環境

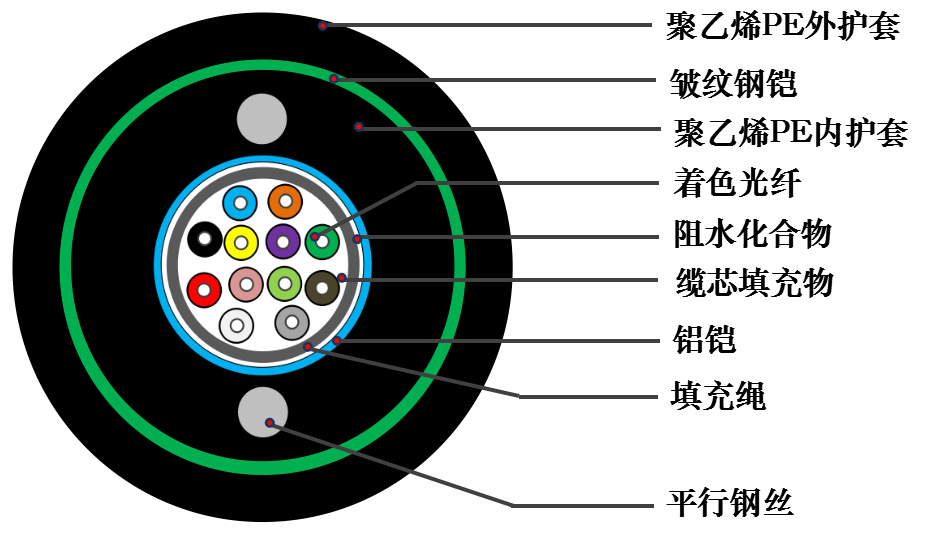

二、結構特性

項目	技術參數
光纜芯數	4-12芯
松套管	PBT
松套管外徑	2.1
光纜加強件	兩根高強度磷化鋼絲
鋼絲直徑	0.7mm
內鎧	鋁鎧
內護套	聚乙烯PE
外鎧	鋼鎧
外護套	聚乙烯PE

三、光學特性

參數	波長	G.652	G.655	50/125 μm	62.5/125 μm
衰減（+20℃）	@ 850 nm			≤ 3.0 dB/km	≤ 3.0 dB/km
	@1300 nm			≤ 1.0 dB/km	≤ 1.0 dB/km
	@1310 nm	≤ 0.36 dB/km	≤ 0.40 dB/km
	@1550 nm	≤ 0.22 dB/km	≤ 0.23 dB/km
帶寬（A級）	@ 850 nm			≥ 500 MHz·km	≥ 200 MHz·km
帶寬（A級）	@1300 nm			≥ 1000 MHz·km	≥ 600 MHz·km
數值孔徑				0.200 ± 0.015 NA	0.275 ± 0.015 NA
光纜截止波長		≤ 1260 nm	≤ 1450 nm

四、使用特性
該光纜結構是將單模或多模光纖套入由高模量的聚酯材料做成的松套管中，套管內填充防水化合物。松套管外用一層雙面鍍鉻塗塑鋼帶縱包，鋼帶和松套管之間加阻水材料以保證光纜的緊湊和縱向阻水，兩側放置兩根平行鋼絲後聚乙烯（PE）護套成纜。主要用於室外小芯數光纖通信敷設，單根光纜最大纖芯數達到12 芯。
五、技術參數
YD/T 769-2010
GB/T 9771-2008
