室外鎧裝層絞式光纜-GYTS

型號：GYTS

材質：PE

規格：1000米/卷 2000米/卷

Tag標籤：

簡介：愛訊通層絞式光纜

來源: 愛訊通更新時間:2017-01-07 11:39:23 點擊次數:

一、產品參數
◆產品名稱：GYTS
◆光纖：單模（SM）/多模（MM）
◆光纖芯數：1芯-144芯
◆護套材料：PE
◆一軸長度：1000米或者2000米（推薦）
◆使用溫度：--40℃-60℃
◆抗衝擊：600（N/100MM）
◆適用範圍：室外抗拉防水環境

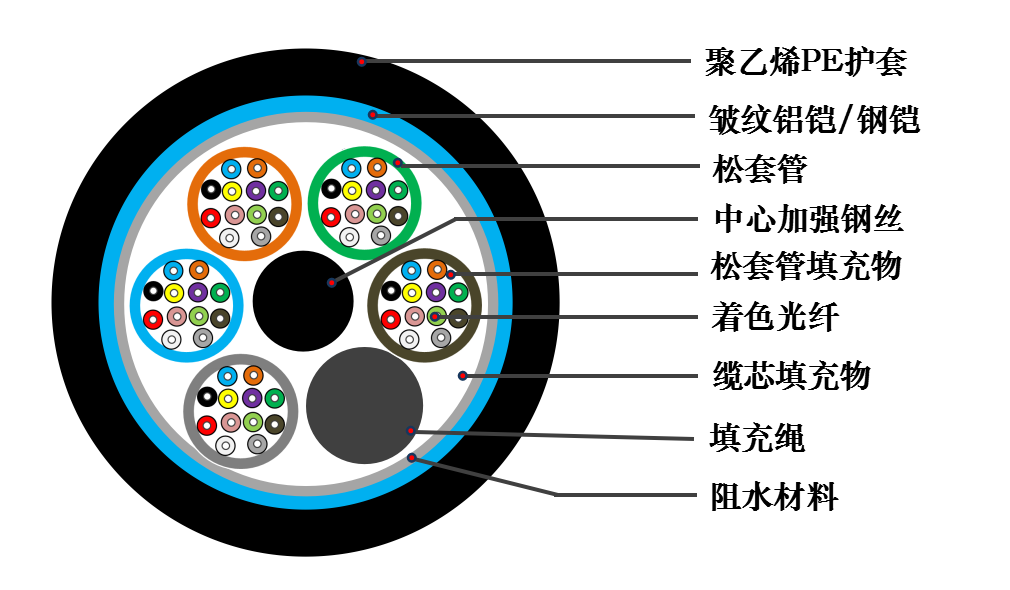

二、結構特性

光纖	2-32芯	32-36芯	36-60芯	60-72	72-96	96-120	120-144
纜徑	10.05	10.7	11.0	11.8	13.3	15.8	15.8
纜重	76-96	105	106-130	133-134	140-170	170-196	197-265
護套	聚乙烯護套（PE）
護套	松套管
加強件	中心金屬加強芯
加強鎧	塗塑鋼帶
填充物	纜芯填充物
填充物	套管填充物

三、光學特性

參數	波長	G.652	G.655	50/125 μm	62.5/125 μm
衰減（+20℃）	@ 850 nm			≤ 3.0 dB/km	≤ 3.0 dB/km
	@1300 nm			≤ 1.0 dB/km	≤ 1.0 dB/km
	@1310 nm	≤ 0.36 dB/km	≤ 0.40 dB/km
	@1550 nm	≤ 0.22 dB/km	≤ 0.23 dB/km
帶寬（A級）	@ 850 nm			≥ 500 MHz·km	≥ 200 MHz·km
帶寬（A級）	@1300 nm			≥ 1000 MHz·km	≥ 600 MHz·km
數值孔徑				0.200 ± 0.015 NA	0.275 ± 0.015 NA
光纜截止波長		≤ 1260 nm	≤ 1450 nm

四、使用特性
該光纜的結構是將單模或多模光纖套入由高模量的聚脂材料做成的松套管中，套管內填充防水化合物。纜芯的中心是一根金屬加強芯，對於某些芯數的光纜來說，金屬加強芯外還需擠上一層聚乙烯(PE)。松套管圍繞中心加強芯絞合成緊湊的圓形纜芯，纜芯內的縫隙充以阻水填充物。塗塑鋼帶縱包後擠制聚乙烯護套成纜。單根光纜最大纖芯數達到144芯。
五、技術標準
◆YD/T 901-2009
◆GB/T 9771-2008
