一、產品特點：
◆ 參考標準：GB/T14864-1993
◆ 使用溫度：-40°C ― +65°C
◆ 相對溼度：40°C達98°C
◆ 安裝設施溫度：不低於-15°C
◆ 阻抗：75Ω
◆ 允許最小彎曲半徑：室內不小於5倍的電纜外徑，室外不小於10倍的電纜外徑
◆ 同軸電纜：英文名叫Coaxial Cable,是由一層層的絕緣線包裹著中央銅導體的電纜
二、結構：
◆ 導體：1×0.75mm，採用高純無氧銅，信號傳輸衰減小
◆ 絕緣層：採用優質實心聚乙烯
◆ 屏蔽層：鋁箔+高密度銅編織網
◆ 護套層：優質聚氯乙烯（PVC）

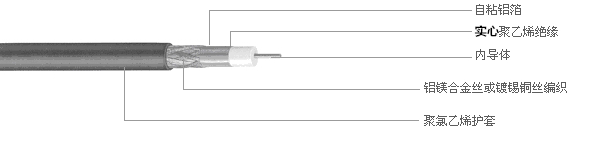

三、結構示例圖：
四、產品性能
產品型號
衰減常數20℃dB/100m
回波損耗dB
1MHZ ≤
5MHZ ≤
20MHZ ≤
50MHZ ≤
200MHZ ≤
400MHZ ≤
900MHZ ≤
300MHZ及以下≥
300MHZ及以上≥
SYV75-2
2.2
4.5
8.4
14.5
28.0
44.5
69.1
20
18
SYV75-3
1.8
4.0
7.7
11.3
24.8
35.4
53.9
20
18
SYV75-4
1.4
3.1
4.8
8.0
16.0
22.6
34.1
20
18
SYV75-5
1.0
2.9
4.3
7.2
13.8
19.8
30.7
20
18
SYV75-7
0.8
2.1
3.4
5.8
11.1
16.0
24.9
20
18
